توضیحات
گاید سوپاپ یکی از قطعات مهم مجموعه سرسیلندر موتور است که وظیفه هدایت دقیق ساق سوپاپ و کنترل حرکت آن هنگام باز و بسته شدن را بر عهده دارد. این قطعه درون سرسیلندر نصب میشود و با حفظ مسیر صحیح حرکت سوپاپ، به عملکرد مناسب مجموعه سوپاپ و آببندی صحیح محفظه احتراق کمک میکند.
کد فنی 6204-19-1310 بهعنوان Valve Guide برای موتورهای خانواده 4D95 و 6D95 شناخته میشود و در منابع قطعات برای بیل مکانیکی PC220-5 نیز ثبت شده است. این گاید برای سوپاپهای ورودی و خروجی کاربرد دارد.
مشخصات محصول

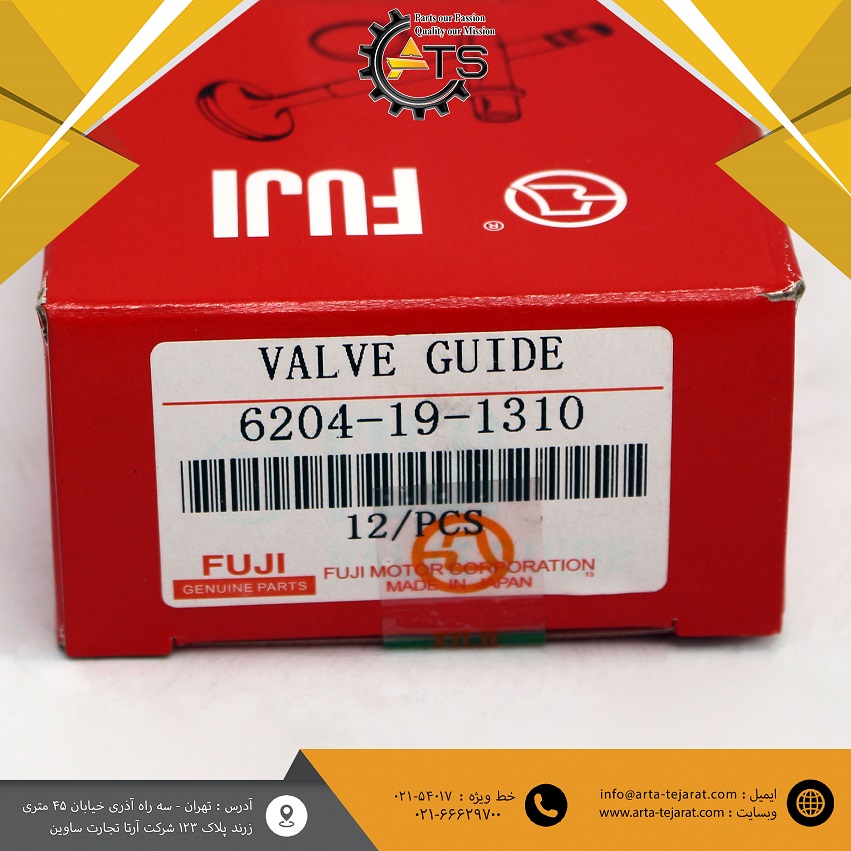

- نام محصول: گاید سوپاپ PC220-5
- نام انگلیسی: Valve Guide
- کد فنی: 6204-19-1310
- برند: FUJI
- دستگاه: PC220-5
- موتورهای مرتبط: 6D95L
- نوع کاربرد: سوپاپ هوا و دود (IN/EX)
- قطر داخلی: ۸ میلیمتر
- قطر خارجی: حدود ۱۲ میلیمتر
- طول: حدود ۵۲ میلیمتر
مشخصات ابعادی این کد در کاتالوگهای تخصصی گاید سوپاپ نیز با ID حدود ۸ میلیمتر، OD حدود ۱۲.۰۳ میلیمتر و طول حدود ۵۲.۰۲ میلیمتر ثبت شده است.
کاربرد گاید سوپاپ PC220-5
گاید سوپاپ در سرسیلندر موتور قرار میگیرد و ساق سوپاپ داخل آن حرکت میکند. وظیفه اصلی این قطعه، هدایت دقیق ساق سوپاپ و جلوگیری از حرکت جانبی بیش از حد آن است.
کد 6204-19-1310 در موتورهای خانواده 4D95 و 6D95 استفاده شده و منابع قطعات، آن را برای ماشینآلاتی از جمله PC100-5، PC120-5، PC200-5 و PC220-5 فهرست کردهاند.
وظیفه گاید سوپاپ
مهمترین وظایف گاید سوپاپ عبارتاند از:
- هدایت دقیق ساق سوپاپ
- حفظ هممحوری سوپاپ با سیت
- کنترل لقی ساق سوپاپ
- جلوگیری از حرکت جانبی بیش از حد سوپاپ
- کمک به عملکرد صحیح مجموعه سرسیلندر
- کمک به انتقال حرارت از ساق سوپاپ به سرسیلندر
- افزایش عمر سوپاپ و قطعات مرتبط
با فرسوده شدن گاید، لقی ساق سوپاپ افزایش پیدا میکند و ممکن است باعث سایش غیرطبیعی ساق، مصرف روغن و کاهش کیفیت آببندی مجموعه سوپاپ شود.
موتور و دستگاههای مورد استفاده
گاید سوپاپ 6204-19-1310 در منابع قطعات برای موتورهای زیر معرفی شده است:
- 4D95
- S4D95L
- 6D95
- S6D95L
همچنین کاربرد آن برای ماشینآلات کوماتسو از جمله PC60-6، PC100-5، PC120-5، PC200-5 و PC220-5 فهرست شده است.
بنابراین این قطعه برای تعمیر و بازسازی سرسیلندر PC220-5 کاربرد دارد. برای اطمینان از تطابق نهایی، شماره سریال دستگاه و مدل دقیق موتور باید با پارتبوک تطبیق داده شود.
ویژگیهای گاید سوپاپ برند FUJI
- مناسب موتورهای خانواده 4D95 و 6D95
- مناسب بیل مکانیکی PC220-5
- قابل استفاده برای سوپاپهای هوا و دود
- طراحی شده برای هدایت دقیق ساق سوپاپ
- مناسب تعمیر و بازسازی سرسیلندر
- مناسب جایگزینی گاید فرسوده یا آسیبدیده
- برند FUJI
- کد فنی مشخص 6204-19-1310
علائم خرابی گاید سوپاپ
فرسودگی یا افزایش بیش از حد لقی گاید سوپاپ میتواند باعث بروز مشکلاتی مانند موارد زیر شود:
- افزایش لقی ساق سوپاپ
- سایش غیرطبیعی ساق سوپاپ
- افزایش مصرف روغن
- ایجاد دود غیرعادی
- کاهش کیفیت آببندی سوپاپ
- عملکرد نامناسب موتور
- ایجاد لقی در مجموعه سرسیلندر
هنگام تعمیر سرسیلندر بهتر است میزان لقی ساق سوپاپ داخل گاید نیز اندازهگیری شود تا مشخص شود تعویض گاید ضروری است یا خیر.
اهمیت کیفیت گاید سوپاپ
گاید سوپاپ بهصورت مداوم با ساق سوپاپ در تماس است و تحت تأثیر حرارت و حرکت رفتوبرگشتی موتور قرار دارد. به همین دلیل، دقت ابعادی مناسب گاید در عملکرد صحیح مجموعه سوپاپ اهمیت زیادی دارد.
هنگام تعویض گاید، بهتر است وضعیت ساق سوپاپ، سیت سوپاپ و کاسهنمد سوپاپ نیز بررسی شود تا پس از مونتاژ، مجموعه سرسیلندر عملکرد مناسبی داشته باشد.
