توضیحات

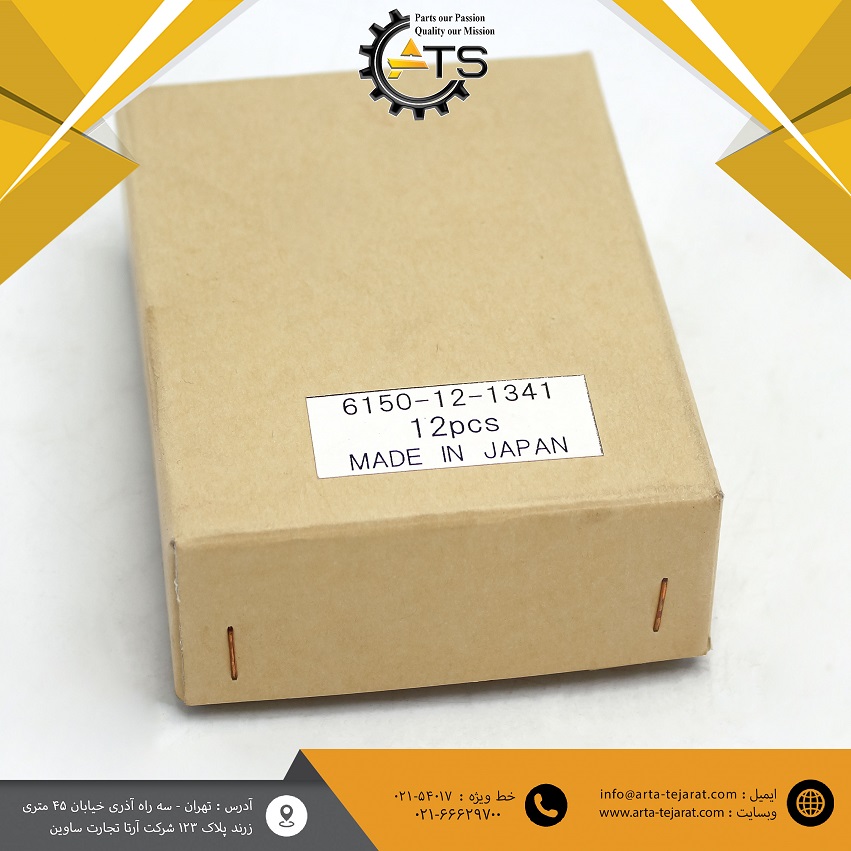

گاید سوپاپ هوا یا Valve Guide یکی از قطعات مهم مجموعه سرسیلندر موتورهای دیزلی کوماتسو است که وظیفه هدایت دقیق ساق سوپاپ هوا و حفظ موقعیت صحیح سوپاپ نسبت به سیت سوپاپ را بر عهده دارد. گاید سوپاپ هوا برند FUJI با کد فنی 6150-12-1341 برای موتورهای خانواده 6D125 طراحی شده و در تعمیرات و بازسازی مجموعه سرسیلندر مورد استفاده قرار میگیرد.
مشخصات محصول
- نام قطعه: گاید سوپاپ هوا / Valve Guide
- نوع: گاید سوپاپ ورودی (IN)
- موتور: 6D125
- مدلهای موتور: 6D125-1، S6D125-1، SA6D125-1
- برند: FUJI
- کد فنی: 6150-12-1341
- قطر داخلی: 10 میلیمتر
- طول کلی: حدود 72.5 میلیمتر
- قطر خارجی: حدود 16.05 میلیمتر
- استاندارد: STD
کد 6150-12-1341 در منابع قطعات موتور کوماتسو بهعنوان Valve Guide, Inlet معرفی شده و در مقابل، کد 6150-12-1351 مربوط به گاید سوپاپ دود یا Exhaust است.
کاربرد گاید سوپاپ هوا 6D125
این قطعه در قسمت سرسیلندر موتور نصب میشود و ساق سوپاپ هوا از داخل آن حرکت رفتوبرگشتی دارد. گاید سوپاپ با کنترل حرکت جانبی ساق سوپاپ، به قرارگیری صحیح سوپاپ روی سیت و عملکرد مناسب مجموعه سوپاپ کمک میکند.
کد 6150-12-1341 برای موتورهای 6D125-1، S6D125-1 و SA6D125-1 بهعنوان گاید سوپاپ ورودی معرفی شده است.
وظیفه گاید سوپاپ
گاید سوپاپ هوا وظایف مهمی در عملکرد سرسیلندر دارد، از جمله:
- هدایت دقیق ساق سوپاپ هوا
- کاهش حرکت جانبی و لقی اضافی سوپاپ
- کمک به قرارگیری صحیح سوپاپ روی سیت
- کمک به انتقال حرارت از ناحیه سوپاپ به سرسیلندر
- کمک به کنترل عبور روغن در اطراف ساق سوپاپ
- ایجاد شرایط مناسب برای آببندی صحیح مجموعه سوپاپ
گاید فرسوده یا دارای لقی بیش از حد میتواند باعث افزایش مصرف روغن، روغنسوزی، کاهش کیفیت آببندی سوپاپ و ایجاد اختلال در عملکرد مجموعه سرسیلندر شود.
دستگاههای قابل استفاده
گاید سوپاپ 6150-12-1341 برای موتورهای خانواده 6D125 کاربرد دارد و در منابع قطعات برای موتورهای زیر ثبت شده است:
- موتور 6D125-1
- موتور S6D125-1
- موتور SA6D125-1
این خانواده موتورها در برخی ماشینآلات سنگین کوماتسو از جمله بلدوزرها و بیلهای مکانیکی مورد استفاده قرار گرفتهاند. برای تطبیق نهایی، بررسی مدل دقیق موتور و شماره سریال دستگاه توصیه میشود.
تفاوت با گاید سوپاپ دود
در موتور 6D125، گاید سوپاپ هوا و گاید سوپاپ دود دارای کدهای متفاوت هستند:
- گاید سوپاپ هوا: 6150-12-1341
- گاید سوپاپ دود: 6150-12-1351
بنابراین هنگام سفارش، تعمیر سرسیلندر یا تعویض گایدها باید نوع سوپاپ و کد فنی دقیق بررسی شود. منابع قطعات 6D125 نیز 6150-12-1341 را برای IN و 6150-12-1351 را برای EX مشخص کردهاند.
ویژگیهای گاید سوپاپ FUJI
گاید سوپاپ هوا برند FUJI برای استفاده در تعمیرات موتورهای دیزلی و بازسازی سرسیلندر، با مشخصات متناسب با قطعه اصلی عرضه میشود. ابعاد مرجع این کد شامل قطر داخلی 10 میلیمتر، قطر خارجی حدود 16.05 میلیمتر و طول حدود 72.5 میلیمتر است.
استفاده از گاید مناسب و دارای ابعاد صحیح اهمیت زیادی دارد؛ زیرا لقی بین گاید و ساق سوپاپ باید متناسب با مشخصات موتور باشد. در هنگام تعمیر سرسیلندر، اندازهگیری دقیق گاید، ساق سوپاپ و محل نصب گاید برای اطمینان از مونتاژ صحیح توصیه میشود.
خرید گاید سوپاپ هوا 6D125
گاید سوپاپ هوا موتور 6D125 با کد فنی 6150-12-1341 و برند FUJI مناسب برای استفاده در تعمیرات و بازسازی سرسیلندر موتورهای خانواده 6D125 است. هنگام خرید، حتماً کد فنی، نوع سوپاپ هوا یا ورودی (IN) و مدل موتور بررسی شود تا قطعه مناسب انتخاب شود.
