توضیحات
گاید سوپاپ یکی از قطعات مهم مجموعه سرسیلندر موتور است که وظیفه هدایت دقیق ساق سوپاپ و کنترل حرکت آن هنگام باز و بسته شدن را بر عهده دارد. این قطعه داخل سرسیلندر نصب میشود و با حفظ مسیر صحیح حرکت سوپاپ، به عملکرد مناسب مجموعه سوپاپ و آببندی صحیح سرسیلندر کمک میکند.
کد فنی 6210-16-1340 در منابع رسمی کوماتسو بهعنوان Valve Guide ثبت شده و برای موتورهای خانواده 6D140 مورد استفاده قرار میگیرد. منابع تخصصی قطعات نیز این کد را برای موتور S6D140 بهصورت مشترک برای سوپاپهای ورودی و خروجی معرفی کردهاند.
مشخصات محصول

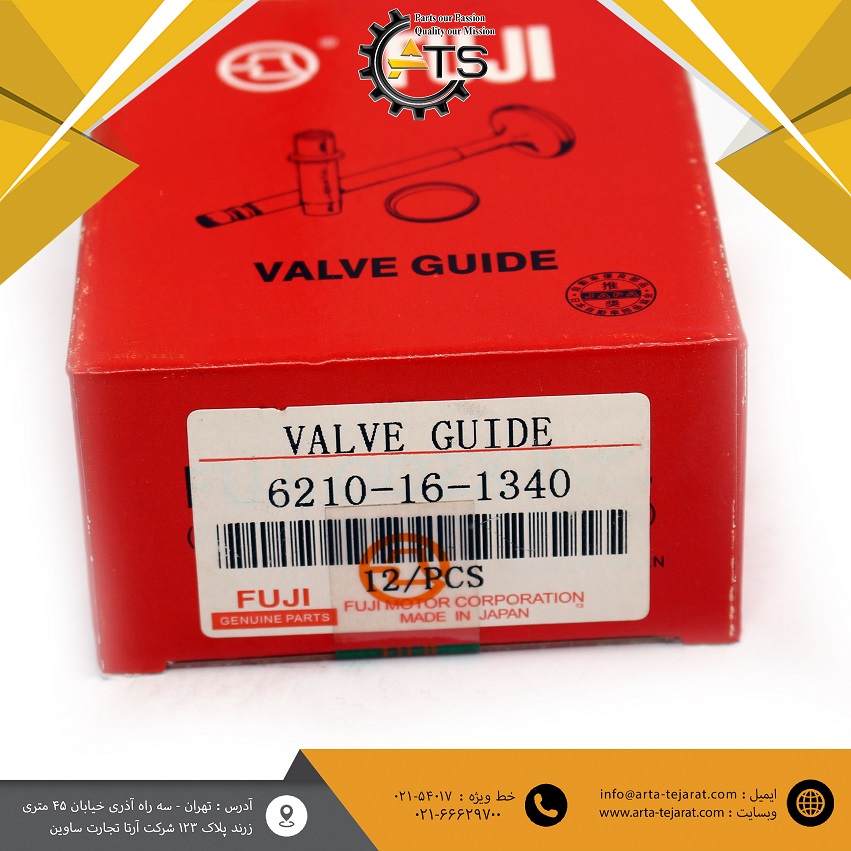

- نام محصول: گاید سوپاپ موتور 6D140
- نام انگلیسی: Valve Guide
- کد فنی: 6210-16-1340
- برند: FUJI
- موتور: 6D140 / S6D140
- کاربرد: سوپاپ هوا و دود (IN/EX)
- قطر خارجی: حدود ۱۶.۱ میلیمتر
- قطر داخلی: ۱۰ میلیمتر
- طول: حدود ۷۲.۴ میلیمتر
- محل نصب: سرسیلندر موتور
کاربرد گاید سوپاپ 6D140
گاید سوپاپ در سرسیلندر قرار میگیرد و ساق سوپاپ در داخل آن حرکت میکند. وظیفه اصلی آن هدایت دقیق ساق سوپاپ و جلوگیری از حرکت جانبی بیش از حد آن است.
کد 6210-16-1340 در منابع قطعات برای موتور S6D140 بهعنوان گاید سوپاپ IN/EX ثبت شده است؛ بنابراین این قطعه برای هدایت سوپاپهای هوا و دود کاربرد دارد.
وظیفه گاید سوپاپ
مهمترین وظایف این قطعه عبارتاند از:
- هدایت دقیق ساق سوپاپ
- حفظ هممحوری سوپاپ با سیت
- کنترل لقی بین ساق سوپاپ و گاید
- جلوگیری از حرکت جانبی بیش از حد سوپاپ
- کمک به عملکرد صحیح مجموعه سرسیلندر
- کمک به انتقال حرارت ساق سوپاپ به سرسیلندر
- افزایش عمر سوپاپ و قطعات مرتبط با آن
فرسودگی گاید میتواند باعث افزایش لقی ساق سوپاپ و در ادامه موجب سایش غیرطبیعی، افزایش مصرف روغن و اختلال در عملکرد مجموعه سوپاپ شود.
موتورهای مورد استفاده
کد 6210-16-1340 برای موتورهای خانواده 6D140 در منابع قطعات ثبت شده است. از جمله کاربردهای ذکرشده میتوان به موارد زیر اشاره کرد:
- 6D140
- S6D140
- S6D140-1
- SA6D140
همچنین برخی منابع این کد را برای SA12V140 نیز در فهرست گایدهای سوپاپ آوردهاند.
برای اطمینان از تطابق نهایی، مدل دقیق موتور و شماره سریال دستگاه باید با پارتبوک مربوطه تطبیق داده شود.
مشخصات ابعادی
بر اساس کاتالوگ تخصصی گایدهای موتور کوماتسو، مشخصات کد 6210-16-1340 بهصورت زیر ثبت شده است:
- قطر خارجی: ۱۶.۱ میلیمتر
- قطر داخلی: ۱۰ میلیمتر
- طول کلی: ۷۲.۴ میلیمتر
این ابعاد برای گاید موتور S6D140 ثبت شدهاند.
ویژگیهای گاید سوپاپ برند FUJI
- مناسب موتورهای خانواده 6D140
- قابل استفاده برای سوپاپهای هوا و دود
- مناسب تعمیر و بازسازی سرسیلندر
- طراحیشده برای هدایت دقیق ساق سوپاپ
- مناسب جایگزینی گاید فرسوده یا آسیبدیده
- دارای ابعاد استاندارد متناسب با کد فنی
- برند FUJI
- کد فنی مشخص 6210-16-1340
علائم خرابی گاید سوپاپ
فرسودگی یا افزایش بیش از حد لقی گاید ممکن است باعث ایجاد علائم زیر شود:
- افزایش لقی ساق سوپاپ
- سایش غیرطبیعی ساق سوپاپ
- افزایش مصرف روغن
- ایجاد دود غیرعادی
- کاهش کیفیت آببندی سوپاپ
- عملکرد نامناسب موتور
- افزایش سایش سیت و سوپاپ
هنگام تعمیر سرسیلندر بهتر است میزان لقی ساق سوپاپ داخل گاید اندازهگیری شود و در صورت خارج بودن از محدوده مجاز، گاید و در صورت نیاز سایر قطعات مرتبط نیز بررسی یا تعویض شوند.
تفاوت با گاید 6212-16-1440
در خانواده موتورهای 6D140، کد 6212-16-1440 نیز بهعنوان گاید سوپاپ برای SA6D140 دیده میشود. بنابراین هنگام سفارش باید کد دقیق موتور و قطعه بررسی شود و این دو کد صرفاً بر اساس شباهت ظاهری جایگزین یکدیگر نشوند.
