توضیحات

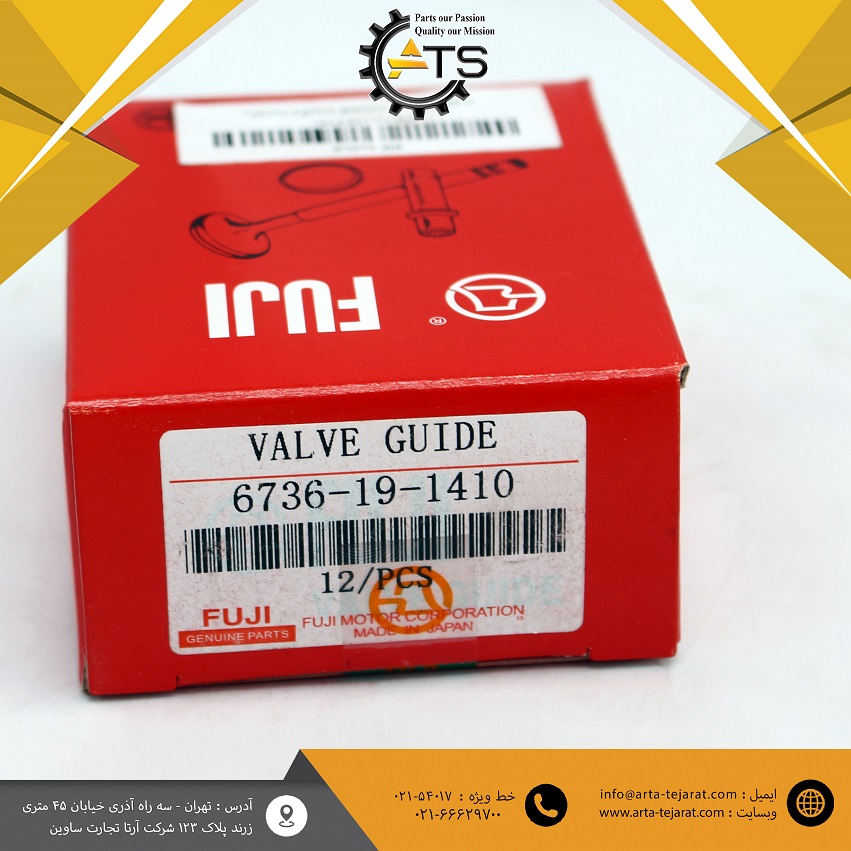

گاید سوپاپ دود یکی از قطعات مهم مجموعه سرسیلندر موتورهای دیزلی کوماتسو است که وظیفه هدایت دقیق ساق سوپاپ دود و حفظ موقعیت صحیح آن هنگام باز و بسته شدن را بر عهده دارد. گاید سوپاپ دود برند FUJI با کد فنی 6736-19-1410 برای موتورهای خانواده 6D102 طراحی شده و در تعمیرات و بازسازی سرسیلندر ماشینآلاتی مانند PC200 و PC220 کاربرد دارد.
مشخصات محصول
- نام قطعه: گاید سوپاپ دود / Exhaust Valve Guide
- نوع: گاید سوپاپ دود (EX)
- موتور: S6D102E
- خانواده موتور: S4D102E، S6D102E، SAA6D102E
- دستگاههای کاربردی: PC200، PC220
- برند: FUJI
- کد فنی: 6736-19-1410
- نوع ساخت: Thick Wall
- طول مرجع: 51.75 میلیمتر
منابع قطعات کوماتسو، 6736-19-1410 را بهعنوان GUIDE, VALVE STEM – EXHAUST معرفی کردهاند و کد 6736-19-1310 را برای گاید سوپاپ هوا/ورودی همین خانواده موتور در نظر گرفتهاند.
کاربرد گاید سوپاپ دود
گاید سوپاپ دود در قسمت سرسیلندر نصب میشود و ساق سوپاپ دود از داخل آن حرکت رفتوبرگشتی دارد. این قطعه باعث میشود حرکت سوپاپ در مسیر صحیح انجام شود و سوپاپ هنگام بسته شدن، در موقعیت مناسب نسبت به سیت سوپاپ قرار بگیرد.
کد 6736-19-1410 در منابع قطعات برای موتورهای S4D102E، S6D102E و SAA6D102E ثبت شده و با ماشینآلاتی از جمله PC200-6 و PC220-6/7 ارتباط دارد.
وظیفه گاید سوپاپ دود
گاید سوپاپ دود وظایف مهمی در عملکرد مجموعه سرسیلندر دارد، از جمله:
- هدایت دقیق ساق سوپاپ دود
- کنترل حرکت جانبی سوپاپ
- کمک به قرارگیری صحیح سوپاپ روی سیت
- کمک به انتقال حرارت از مجموعه سوپاپ
- ایجاد شرایط مناسب برای آببندی صحیح سوپاپ
- کمک به کاهش لقی غیرطبیعی ساق سوپاپ در سرسیلندر
در صورت فرسودگی یا ایجاد لقی بیش از حد بین ساق سوپاپ و گاید، ممکن است عملکرد صحیح مجموعه سوپاپ مختل شده و مشکلاتی مانند افزایش مصرف روغن یا کاهش کیفیت آببندی سوپاپ ایجاد شود.
دستگاههای سازگار
گاید سوپاپ دود 6736-19-1410 در منابع قطعات برای خانواده موتورهای زیر ثبت شده است:
- PC200-6
- PC200LC-6
- PC220-6
- PC220LC-6
- PC220SE-6
- PC220-7
- PC220LC-7
همچنین این کد برای موتورهای S4D102E، S6D102E و SAA6D102E بهعنوان گاید سوپاپ دود معرفی شده است.
تفاوت با گاید سوپاپ هوا
در خانواده موتورهای 6D102، گاید سوپاپ هوا و دود دارای کدهای متفاوت هستند:
- گاید سوپاپ هوا: 6736-19-1310
- گاید سوپاپ دود: 6736-19-1410
همچنین 6736-19-1410 بهعنوان نوع Thick Wall با طول مرجع 51.75 میلیمتر معرفی شده است، در حالی که 6736-19-1310 گاید ورودی با طول مرجع 60.50 میلیمتر است.
ویژگیهای گاید سوپاپ FUJI
گاید سوپاپ دود برند FUJI با کد 6736-19-1410 برای استفاده در تعمیرات موتورهای دیزلی و بازسازی سرسیلندر طراحی شده است. انتخاب گاید با کد و ابعاد صحیح اهمیت زیادی دارد، زیرا لقی بین گاید و ساق سوپاپ باید مطابق مشخصات موتور باشد.
در زمان تعمیر سرسیلندر، بهتر است وضعیت گاید قدیمی، قطر ساق سوپاپ و محل نصب گاید بررسی شود تا قطعه جدید بهدرستی نصب و تنظیم شود.
خرید گاید سوپاپ دود PC200 و PC220
گاید سوپاپ دود PC200 و PC220 کوماتسو برند FUJI با کد فنی 6736-19-1410، گزینهای برای تعمیر و بازسازی مجموعه سرسیلندر موتورهای خانواده 6D102 است. هنگام سفارش، علاوه بر کد فنی، مدل موتور و شماره سریال دستگاه نیز بررسی شود تا از تطابق قطعه اطمینان حاصل شود.
