توضیحات
گاید سوپاپ یکی از قطعات مهم مجموعه سرسیلندر موتورهای دیزلی کوماتسو است که وظیفه هدایت دقیق ساق سوپاپ و کنترل حرکت آن را هنگام باز و بسته شدن بر عهده دارد. گاید سوپاپ موتور 6D108 برند JAPAN با کد فنی 6221-19-1311 برای استفاده در تعمیرات و بازسازی سرسیلندر این خانواده از موتورهای کوماتسو مورد استفاده قرار میگیرد.
مشخصات محصول
- نام قطعه: گاید سوپاپ / Valve Guide
- موتور: 6D108
- نوع: IN/EX؛ قابل استفاده برای سوپاپ هوا و دود
- برند: JAPAN
- کد فنی: 6221-19-1311
- طول: حدود 59 میلیمتر
- قطر خارجی: حدود 14 میلیمتر
- قطر داخلی: 9 میلیمتر

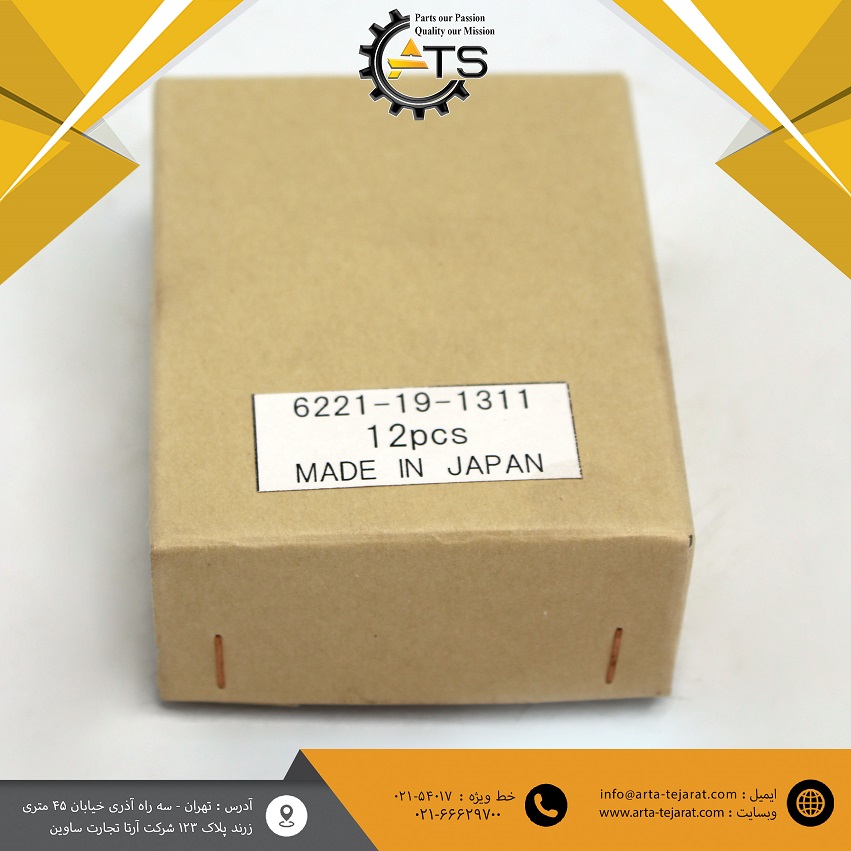

- تعداد مرجع: 12 عدد برای یک ست کامل موتور
کد 6221-19-1311 در فهرست رسمی قطعات کوماتسو با عنوان Valve Guide ثبت شده است. کاتالوگهای قطعات نیز آن را برای موتور 6D108 بهصورت IN/EX معرفی میکنند.
کاربرد گاید سوپاپ 6D108
گاید سوپاپ در سرسیلندر نصب میشود و ساق سوپاپ از داخل آن حرکت میکند. این قطعه با کنترل حرکت جانبی ساق سوپاپ، به قرارگیری صحیح سوپاپ در مقابل سیت و عملکرد مناسب مجموعه سوپاپ کمک میکند.
گاید 6221-19-1311 برای موتور 6D108 شناخته شده و در منابع فنی برای سوپاپهای هوا و دود (IN/EX) معرفی شده است.
وظیفه گاید سوپاپ
گاید سوپاپ در عملکرد صحیح سرسیلندر نقش مهمی دارد و وظایف آن شامل موارد زیر است:
- هدایت دقیق ساق سوپاپ
- کنترل حرکت جانبی سوپاپ
- کمک به قرارگیری صحیح سوپاپ روی سیت
- کمک به حفظ آببندی مناسب محفظه احتراق
- کمک به انتقال حرارت از مجموعه سوپاپ
- ایجاد شرایط مناسب برای عملکرد صحیح سوپاپ هوا و دود
در صورت فرسودگی گاید و افزایش بیش از حد لقی بین گاید و ساق سوپاپ، ممکن است مشکلاتی مانند افزایش مصرف روغن، روغنسوزی، افت کیفیت آببندی و اختلال در عملکرد مجموعه سرسیلندر ایجاد شود.
ابعاد گاید سوپاپ 6221-19-1311
ابعاد مرجع ثبتشده برای این کد عبارتاند از:
- طول: 59 میلیمتر
- قطر خارجی: 14 میلیمتر
- قطر داخلی: 9 میلیمتر
این مشخصات در چند منبع قطعات موتور برای گاید سوپاپ 6D108 ثبت شده است. برخی منابع ابعاد را با تلرانس جزئی، مانند طول حدود 58.7 میلیمتر، اعلام کردهاند که میتواند ناشی از روش اندازهگیری یا مشخصات سازنده باشد.
دستگاهها و موتورهای قابل استفاده
این کد بهصورت مستقیم برای موتور 6D108 ثبت شده است. موتورهای خانواده 6D108 در ماشینآلات مختلف کوماتسو استفاده شدهاند؛ از جمله مدلهایی مانند:
- PC300-6
- WA320-3
- WA350-3
- WA380-3
- WA400-3
- WA420-3
منابع کاربردی، 6221-19-1311 را برای نسخههای مختلف موتورهای S6D108 و SA6D108 نیز در برخی از این ماشینآلات فهرست کردهاند. برای سفارش قطعه، تطبیق مدل دقیق موتور و شماره سریال دستگاه توصیه میشود.
گاید سوپاپ هوا و دود
یکی از نکات مهم درباره کد 6221-19-1311 این است که برخلاف بعضی گایدهای کوماتسو که کد جداگانه برای IN و EX دارند، این قطعه در منابع قطعات 6D108 بهعنوان IN/EX معرفی شده است.
بنابراین میتوان آن را بهعنوان گاید سوپاپ هوا و دود موتور 6D108 معرفی کرد و نباید صرفاً بهعنوان گاید سوپاپ هوا یا فقط گاید سوپاپ دود در صفحه محصول درج شود.
ویژگیهای گاید سوپاپ JAPAN
گاید سوپاپ برند JAPAN با کد 6221-19-1311 برای استفاده در تعمیرات موتورهای دیزلی و بازسازی سرسیلندر عرضه میشود. انتخاب گاید با ابعاد صحیح اهمیت زیادی دارد، زیرا میزان لقی بین ساق سوپاپ و گاید باید با مشخصات موتور مطابقت داشته باشد.
هنگام تعمیر سرسیلندر، بهتر است قطر ساق سوپاپ، قطر داخلی گاید و محل نصب گاید بررسی و اندازهگیری شود تا قطعه جدید بهدرستی نصب شود.
خرید گاید سوپاپ موتور 6D108
گاید سوپاپ موتور 6D108 کوماتسو برند JAPAN با کد فنی 6221-19-1311، قطعهای مناسب برای تعمیر و بازسازی مجموعه سرسیلندر موتورهای 6D108 است. این کد در منابع قطعات بهعنوان گاید IN/EX شناخته میشود و مشخصات مرجع آن شامل قطر داخلی 9 میلیمتر، قطر خارجی 14 میلیمتر و طول حدود 59 میلیمتر است.
