توضیحات
گاید سوپاپ یکی از قطعات مهم مجموعه سرسیلندر موتورهای دیزلی کوماتسو است که وظیفه هدایت دقیق ساق سوپاپ و حفظ حرکت صحیح آن را بر عهده دارد. این قطعه درون سرسیلندر نصب شده و باعث میشود ساق سوپاپ هنگام باز و بسته شدن، در مسیر صحیح حرکت کند.
کد فنی 6150-12-1370 در منابع رسمی کوماتسو با عنوان Guide ثبت شده و قطر داخلی آن ۹ میلیمتر اعلام شده است. همچنین کاتالوگهای قطعات این کد را بهعنوان Valve Guide برای مجموعه سرسیلندر معرفی میکنند.

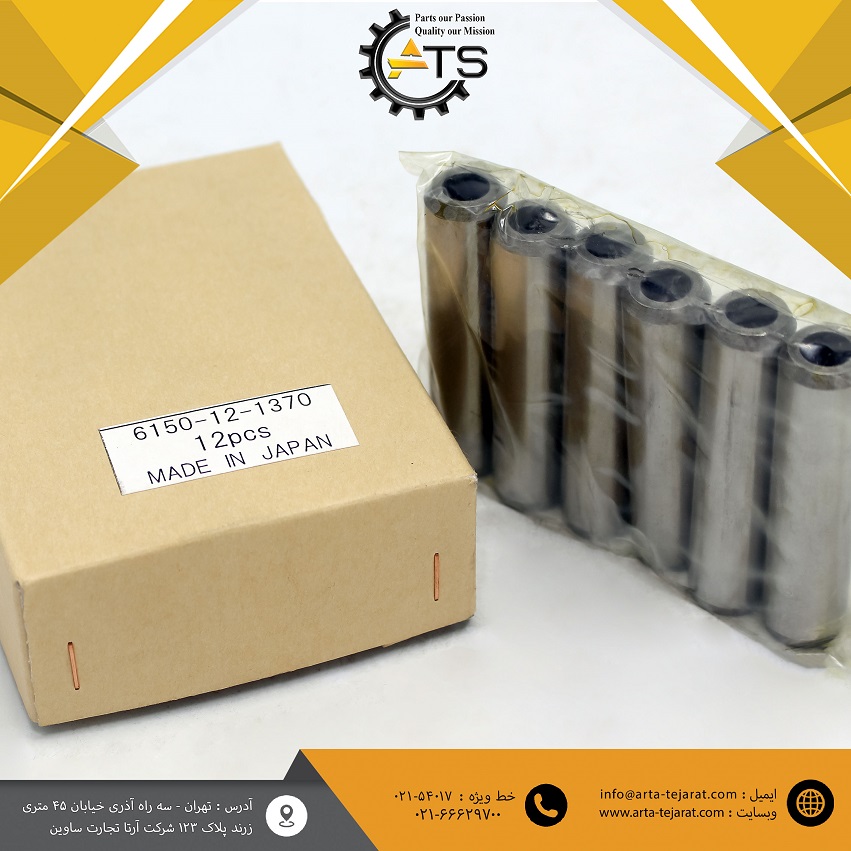

مشخصات محصول
- نام محصول: گاید سوپاپ
- نام انگلیسی: Valve Guide
- کد فنی: 6150-12-1370
- برند: JAPAN
- نوع بستهبندی: جعبه کاهی
- قطر داخلی: ۹ میلیمتر
- محل نصب: سرسیلندر
- کاربرد: سیستم سوپاپ موتور
- نوع کاربرد: سوپاپ ورودی و خروجی
در یک کاتالوگ قطعات موتور کوماتسو، 6150-12-1370 بهعنوان Valve Guide – Int. & Exh. یعنی گاید مشترک برای سوپاپهای ورودی و خروجی معرفی شده است.
کاربرد گاید سوپاپ
گاید سوپاپ در سرسیلندر قرار میگیرد و ساق سوپاپ در داخل آن حرکت میکند. این قطعه باعث حفظ موقعیت صحیح سوپاپ نسبت به سیت شده و از حرکت جانبی بیش از حد ساق سوپاپ جلوگیری میکند.
عملکرد صحیح گاید سوپاپ برای حفظ لقی مناسب ساق سوپاپ، آببندی مناسب مجموعه سوپاپ و انتقال حرارت از ساق سوپاپ به سرسیلندر اهمیت دارد.
وظیفه گاید سوپاپ
مهمترین وظایف این قطعه عبارتاند از:
- هدایت دقیق ساق سوپاپ
- حفظ هممحوری سوپاپ با سیت
- کنترل لقی بین ساق سوپاپ و گاید
- کاهش حرکت جانبی سوپاپ
- کمک به عملکرد صحیح مجموعه سرسیلندر
- کمک به انتقال حرارت ساق سوپاپ به سرسیلندر
در صورت فرسودگی گاید، لقی ساق سوپاپ افزایش پیدا کرده و ممکن است باعث سایش غیرطبیعی، مصرف روغن و اختلال در عملکرد مجموعه سوپاپ شود.
موتور و دستگاههای سازگار
کد 6150-12-1370 در منابع قطعات برای موتورهای کوماتسو از خانواده 6D125 و برخی کاربردهای مرتبط با این خانواده معرفی شده است. همچنین برای موتور SAA6D125E-5 بهعنوان Valve Guide فهرست شده است.
این کد در پارتبوک بلدوزر D85ESS-2 نیز بهعنوان GUIDE, VALVE در مجموعه سرسیلندر ثبت شده است.
برای اطمینان از تطابق نهایی، بهتر است کد فنی و شماره سریال موتور یا دستگاه با پارتبوک مربوطه تطبیق داده شود.
ویژگیهای گاید سوپاپ برند JAPAN
- مناسب برای تعمیر و بازسازی مجموعه سرسیلندر
- طراحی شده برای هدایت دقیق ساق سوپاپ
- قطر داخلی ۹ میلیمتر مطابق مشخصات اعلامشده برای کد 6150-12-1370
- مناسب برای سیستم سوپاپ موتورهای دیزلی سنگین
- قابل استفاده برای جایگزینی گاید فرسوده یا آسیبدیده
- ارائهشده با برند JAPAN و بستهبندی جعبه کاهی
علائم خرابی گاید سوپاپ
فرسودگی یا افزایش لقی گاید سوپاپ ممکن است با علائم زیر همراه باشد:
- افزایش لقی ساق سوپاپ
- سایش غیرطبیعی ساق سوپاپ
- افزایش مصرف روغن
- ایجاد دود غیرعادی
- کاهش کیفیت آببندی مجموعه سوپاپ
- عملکرد نامناسب موتور
- ایجاد لقی در مجموعه سرسیلندر
هنگام تعمیر سرسیلندر، علاوه بر بررسی خود گاید، بهتر است میزان لقی ساق سوپاپ نیز اندازهگیری شود تا مشخص شود آیا تعویض گاید ضروری است یا خیر.
اهمیت کیفیت گاید سوپاپ
گاید سوپاپ بهصورت مستقیم با حرکت مداوم ساق سوپاپ و دمای بالای سرسیلندر در ارتباط است. به همین دلیل، دقت ابعادی مناسب و کیفیت ساخت آن در عملکرد صحیح مجموعه سوپاپ اهمیت زیادی دارد.
استفاده از گاید مناسب میتواند به حفظ لقی صحیح ساق سوپاپ، عملکرد منظم سوپاپ و افزایش عمر قطعات مرتبط با مجموعه سرسیلندر کمک کند.
