توضیحات
سیت سوپاپ دود یکی از قطعات مهم مجموعه سرسیلندر موتور است که محل نشستن سوپاپ دود را تشکیل میدهد. این قطعه باید در برابر حرارت بالای گازهای خروجی، فشار احتراق و سایش ناشی از باز و بسته شدن مداوم سوپاپ مقاومت مناسبی داشته باشد.

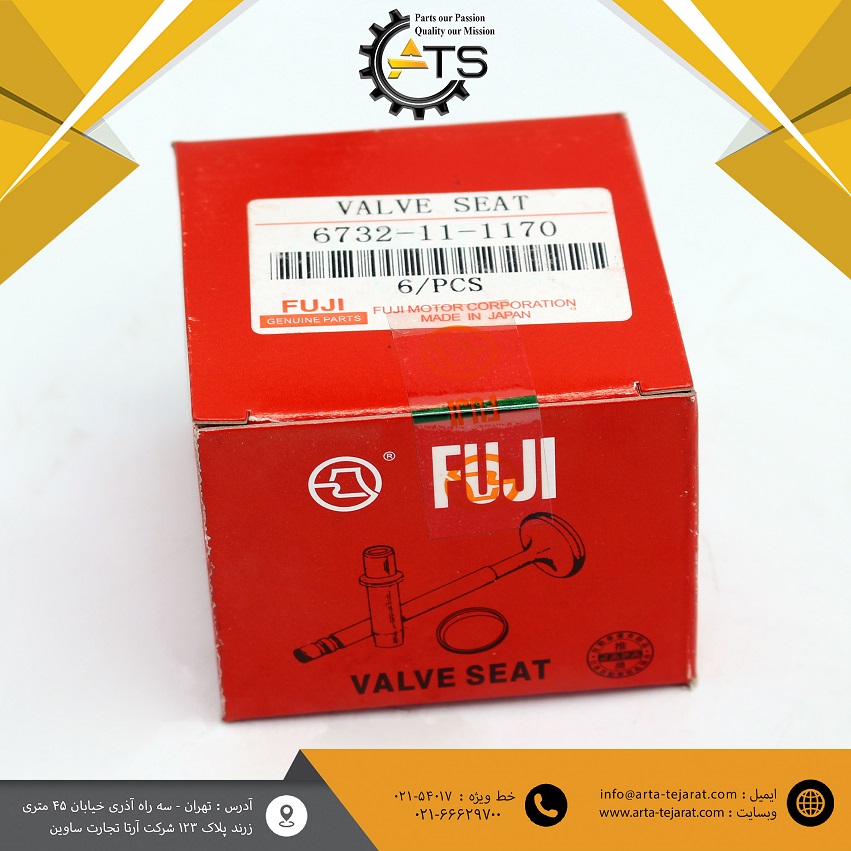

سیت سوپاپ دود برند FUJI با کد فنی 6732-11-1170 برای موتورهای خانواده 6D102E / S6D102E / SAA6D102E کاربرد دارد و در ماشینآلاتی مانند بیل مکانیکی کوماتسو PC200 و PC220 مورد استفاده قرار میگیرد.
مشخصات محصول
- نام قطعه: سیت سوپاپ دود
- نام انگلیسی: Exhaust Valve Seat / Exhaust Valve Seat Insert
- موتور: S6D102E / SAA6D102E
- دستگاههای اصلی: PC200، PC220
- نوع قطعه: سیت سوپاپ دود سرسیلندر
- برند: FUJI
- کد فنی: 6732-11-1170
- محل نصب: سرسیلندر موتور
- کاربرد: مسیر سوپاپ دود
کد 6732-11-1170 در منابع قطعات با عنوان Exhaust Valve Seat یا Exhaust Valve Seat Insert ثبت شده است. همچنین کد متناظر سیت سوپاپ هوا در این خانواده 6732-11-1180 است؛ بنابراین این دو قطعه نباید بدون تطبیق دقیق با کاتالوگ موتور جابهجا شوند.
کاربرد سیت سوپاپ دود
سیت سوپاپ دود در قسمت سرسیلندر نصب میشود و سطح تماس و آببندی مناسب بین سوپاپ دود و سرسیلندر را فراهم میکند. هنگام بسته شدن سوپاپ، نشستن صحیح آن روی سیت باعث ایجاد آببندی مناسب محفظه احتراق میشود.
کد 6732-11-1170 برای موتورهای S6D102E و SAA6D102E بهعنوان سیت سوپاپ دود استفاده میشود و در منابع قطعات برای PC200 و PC220 نیز فهرست شده است.
وظیفه سیت سوپاپ دود
سیت سوپاپ دود وظایف مهمی در عملکرد موتور دارد، از جمله:
- ایجاد سطح مناسب برای نشستن سوپاپ دود
- کمک به آببندی محفظه احتراق
- انتقال بخشی از حرارت سوپاپ به سرسیلندر
- مقاومت در برابر حرارت بالای مسیر خروج دود
- حفظ عملکرد مناسب مجموعه سوپاپ
- کمک به جلوگیری از نشت گازهای احتراق
به دلیل قرارگیری در مسیر دود، سیت سوپاپ دود در معرض دمای بالا و شرایط کاری سخت قرار دارد و کیفیت ساخت آن در تعمیرات اساسی موتور اهمیت زیادی دارد.
دستگاههای سازگار
کد فنی 6732-11-1170 در منابع قطعات برای موتورهای S6D102E / SAA6D102E و ماشینآلات زیر گزارش شده است:
- بیل مکانیکی PC200-6-7
- بیل مکانیکی PC220-6-7
همچنین این کد در قطعات موتورهای S4D102E، S6D102E و SAA6D102E نیز مشاهده میشود. تطبیق نهایی باید بر اساس مدل دقیق موتور و شماره سریال دستگاه انجام شود.
اهمیت کیفیت سیت سوپاپ دود
سیت سوپاپ باید در محل خود بهدرستی نصب و ماشینکاری شود تا سوپاپ بهصورت کامل روی سطح سیت بنشیند. خرابی، سوختگی، ترکخوردگی یا خوردگی سیت میتواند باعث کاهش آببندی سوپاپ و افت عملکرد موتور شود.
در زمان تعمیر سرسیلندر، علاوه بر تعویض سیت، بررسی وضعیت خود سوپاپ، گاید سوپاپ و سطح نشیمنگاه نیز اهمیت دارد. پس از نصب سیت جدید نیز ماشینکاری و آببندی نهایی باید مطابق مشخصات موتور انجام شود.
ویژگیهای سیت سوپاپ دود FUJI
سیت سوپاپ دود FUJI با کد فنی 6732-11-1170 برای استفاده در تعمیرات موتورهای کوماتسو و جایگزینی سیت فرسوده یا آسیبدیده عرضه میشود.
این قطعه برای استفاده در مجموعه سرسیلندر موتورهای خانواده 6D102E طراحی شده و در صورت تطبیق صحیح کد فنی و مدل موتور، میتواند در تعمیرات اساسی موتور ماشینآلاتی مانند PC200 و PC220 مورد استفاده قرار گیرد.
نکته مهم هنگام خرید
قبل از خرید و نصب سیت سوپاپ، بهتر است کد فنی 6732-11-1170، مدل موتور، مدل دستگاه و شماره سریال با کاتالوگ قطعات تطبیق داده شود؛ زیرا ممکن است در سریهای مختلف یک دستگاه، قطعات سرسیلندر متفاوت باشند.
