توضیحات

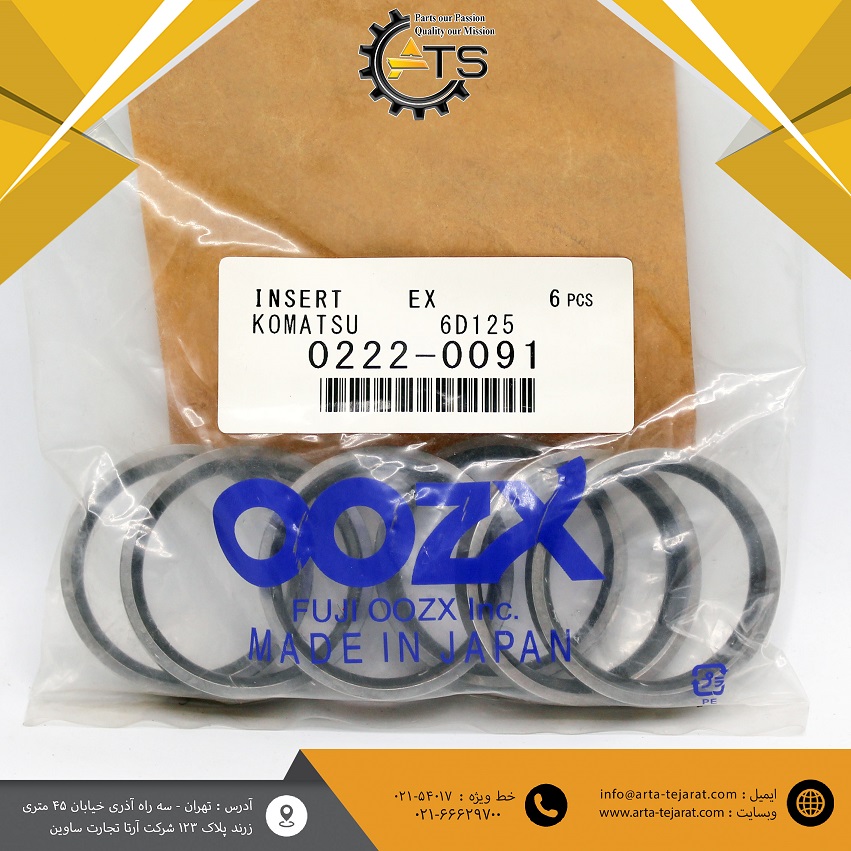

سیت سوپاپ دود موتور کوماتسو 6D125 برند OOZX با کد فنی 6150-11-1320 یکی از قطعات مهم مجموعه سرسیلندر و سیستم سوپاپ موتور است که در محل نشیمن سوپاپ دود نصب میشود.
این قطعه بهعنوان سطح تماس و آببندی سوپاپ دود عمل میکند و باید در برابر دمای بالای گازهای خروجی، فشار احتراق و سایش ناشی از عملکرد مداوم سوپاپ مقاومت مناسبی داشته باشد.
کد فنی 6150-11-1320 در منابع قطعات کوماتسو بهعنوان Exhaust Valve Seat / Valve Seat برای موتورهای خانواده 6D125 ثبت شده است.
مشخصات فنی
- برند: OOZX
- نوع قطعه: سیت سوپاپ دود
- نام فنی: Exhaust Valve Seat / Exhaust Valve Seat Insert
- کد فنی: 6150-11-1320
- موتور: 6D125
- نوع سوپاپ: دود (Exhaust)
- استاندارد قطعه: STD
- زاویه نشیمن سوپاپ: 45°
- قطر خارجی مرجع: حدود 46.58 میلیمتر
- قطر داخلی مرجع: حدود 38.07 میلیمتر
- ضخامت مرجع: حدود 7.45 میلیمتر
- محل نصب: سرسیلندر موتور
ابعاد فوق در منابع تخصصی سیت سوپاپ برای 6150-11-1320 ثبت شدهاند.
وظیفه سیت سوپاپ دود
سیت سوپاپ سطحی است که سوپاپ دود هنگام بستهشدن روی آن قرار میگیرد. عملکرد صحیح این قطعه برای ایجاد آببندی مناسب محفظه احتراق و انتقال بخشی از حرارت سوپاپ به سرسیلندر اهمیت دارد.
سیت سوپاپ سالم به موارد زیر کمک میکند:
- ایجاد آببندی مناسب بین سوپاپ دود و سرسیلندر
- جلوگیری از نشت گازهای احتراق
- انتقال حرارت از سوپاپ دود به سرسیلندر
- حفظ عملکرد صحیح مجموعه سوپاپ
- کاهش احتمال سوختگی و آسیب به سوپاپ
- حفظ تراکم مناسب موتور
علائم خرابی سیت سوپاپ دود
فرسودگی، ترکخوردگی یا سوختگی سیت سوپاپ میتواند باعث ایجاد مشکلاتی در عملکرد موتور شود، از جمله:
- کاهش کمپرس موتور
- افت توان موتور
- نشتی گاز از محل سوپاپ دود
- سوختگی یا خوردگی سطح نشیمن سوپاپ
- افزایش دمای سوپاپ دود
- بد کار کردن موتور
- افزایش مصرف سوخت
- ایجاد مشکل در آببندی محفظه احتراق
در زمان تعمیر سرسیلندر، وضعیت سیت باید از نظر خوردگی، ترک، سوختگی و تغییر شکل بررسی شود.
کاربرد سیت سوپاپ 6150-11-1320
سیت سوپاپ دود 6150-11-1320 برای موتورهای خانواده 6D125 مورد استفاده قرار میگیرد. منابع قطعات، این کد را برای نسخهها و پیکربندیهای مختلف موتورهای S6D125، SA6D125 و SAA6D125 نیز فهرست کردهاند.
برخی کاربردهای ثبتشده شامل:
- موتور 6D125
- موتور 6D125-1
- موتور S6D125-1
- موتور S6D125E-2
- موتور SA6D125E-2
- موتور SA6D125E-3
- موتور SAA6D125E-3
- برخی نسخههای SAA6D125E-5، SAA6D125E-6 و SAA6D125E-7
تطبیق نهایی قطعه باید بر اساس مدل دقیق موتور و شماره سریال دستگاه انجام شود؛ زیرا خانواده 6D125 دارای نسخهها و پیکربندیهای مختلف است.
تفاوت سیت سوپاپ دود و هوا
در خانواده 6D125، کد سیت سوپاپ دود با سیت سوپاپ هوا متفاوت است. کد 6150-11-1320 برای سوپاپ دود استفاده میشود، در حالی که یکی از کدهای مرتبط با سیت سوپاپ هوا 6151-11-1330 است. بنابراین هنگام سفارش باید نوع سوپاپ و کد فنی بهطور دقیق بررسی شود.
نکات نصب
برای تعویض سیت سوپاپ، عملیات نصب باید توسط تعمیرکار موتور و با ابزار مناسب انجام شود. پیش از نصب قطعه جدید، محل نشیمن سیت در سرسیلندر باید از نظر خوردگی، ترک و تغییر ابعاد بررسی شود.
پس از نصب نیز موارد زیر باید کنترل شود:
- صحیح بودن ابعاد سیت و محل نشیمن
- هممرکزی سیت و گاید سوپاپ
- وضعیت سطح تماس سوپاپ و سیت
- زاویه صحیح سطح نشیمن
- آببندی کامل سوپاپ
- وضعیت گاید و ساق سوپاپ
در صورت تعویض سیت، بررسی همزمان وضعیت سوپاپ دود و گاید سوپاپ توصیه میشود تا از ایجاد سایش یا نشتی مجدد جلوگیری شود.
