توضیحات

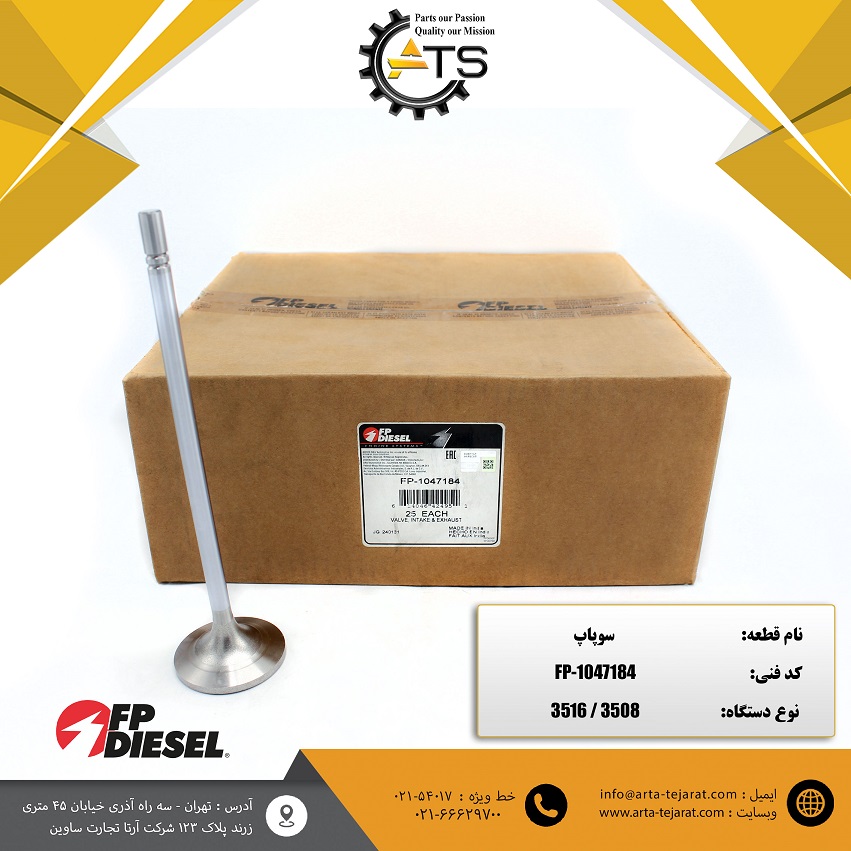

سوپاپ موتور 3516 و 3508 کاترپیلار برند FP-DIESEL با کد فنی 1047184 یک سوپاپ هوا و دود (Intake & Exhaust) است که در موتورهای سری 3500 کاترپیلار استفاده میشود. کد 1047184 برای سوپاپ 20 درجه با ساق کرومکاریشده معرفی شده و میتواند بهعنوان سوپاپ ورودی و خروجی مورد استفاده قرار گیرد.
مشخصات فنی
- برند: FP-DIESEL
- نام قطعه: سوپاپ هوا و دود
- نام انگلیسی: Intake & Exhaust Valve
- کد فنی: 1047184
- خانواده موتور: Caterpillar 3500 Series
- موتورهای کاربردی: 3508، 3512، 3516 و برخی نسخههای 3520
- نوع سوپاپ: هوا و دود
- زاویه نشیمن: 20 درجه
- سیستم: موتور و سرسیلندر
منابع قطعات، 1047184 را برای G3508، G3512، G3516 و G3520 بهعنوان Valve IN/EX معرفی کردهاند.
نوع دستگاه
این سوپاپ در موتورهای سری 3500 کاترپیلار استفاده میشود؛ بنابراین در ماشینآلات و تجهیزات مجهز به این موتورها کاربرد دارد، از جمله:
- موتور 3508
- موتور 3512
- موتور 3516
- موتورهای G3508، G3512 و G3516
- برخی موتورهای G3520
این خانواده موتور در تجهیزات معدنی، صنعتی، تولید برق و ماشینآلات سنگین کاترپیلار مورد استفاده قرار میگیرد.
کاربرد سوپاپ 1047184
این قطعه در سیستم سوپاپ موتور قرار گرفته و وظیفه کنترل جریان گازهای ورودی و خروجی را بر عهده دارد. در کاربرد مشخص این کد، یک نوع سوپاپ برای هوا و دود استفاده میشود.
وظایف اصلی سوپاپ:
- کنترل ورود هوا یا مخلوط گاز به سیلندر
- کنترل خروج گازهای حاصل از احتراق
- آببندی محفظه احتراق هنگام بسته بودن
- کمک به حفظ تراکم سیلندر
- انتقال بخشی از حرارت به سرسیلندر
مشخصات ابعادی
برای سوپاپ 1047184 ابعاد گزارششده حدوداً عبارتاند از:
- قطر سر سوپاپ: 56 میلیمتر
- قطر ساق: 9.5 میلیمتر
- طول: 219 میلیمتر
- زاویه: 20 درجه
این مشخصات در کاتالوگهای قطعات سوپاپ موتورهای سری 3500 ثبت شده است.
تفاوت با سوپاپهای دیگر موتور 3500
برای موتورهای 3508، 3512 و 3516، بسته به سری و نوع موتور، سوپاپهای متفاوتی وجود دارد. برای مثال 7E4609 سوپاپ هوا و دود 30 درجه برای موتورهای اولیه معرفی شده، در حالی که 1047184 سوپاپ هوا و دود 20 درجه است. همچنین 1219839 و 1944897 در برخی موتورهای بعدی بهعنوان سوپاپ دود استفاده شدهاند.
بنابراین برای سفارش 1047184، تطبیق شماره سریال موتور اهمیت دارد.
علائم خرابی سوپاپ
خرابی یا فرسودگی سوپاپ میتواند باعث موارد زیر شود:
- کاهش قدرت موتور
- افت کمپرس سیلندر
- بد کار کردن موتور
- افزایش مصرف سوخت
- خروج دود غیرعادی
- نشتی گاز از محل نشیمن سوپاپ
- صدای غیرعادی از سرسیلندر
- افزایش دمای سوپاپ
ویژگیهای سوپاپ FP-DIESEL
- مناسب موتورهای 3508 و 3516 کاترپیلار
- مناسب خانواده موتور 3500
- قابل استفاده بهعنوان سوپاپ هوا و دود
- زاویه 20 درجه
- ساق کرومکاریشده
- تولید برند FP-DIESEL
- مناسب تعمیرات اساسی موتور
- مناسب مجموعه سرسیلندر
- کد فنی 1047184
نکته مهم هنگام خرید
اگرچه کد 1047184 برای موتورهای 3508، 3512 و 3516 معرفی شده است، اما در موتورهای سری 3500 با توجه به سری ساخت و شماره سریال موتور ممکن است سوپاپ دیگری مورد استفاده قرار گرفته باشد. بنابراین قبل از خرید، کد فنی با شماره سریال موتور تطبیق داده شود.
همچنین هنگام تعویض سوپاپ بهتر است گاید سوپاپ، سیت سوپاپ، فنر و روتوکوئل نیز بررسی شوند.
خرید سوپاپ موتور 3516 و 3508 کاترپیلار برند FP-DIESEL
برای استعلام قیمت و موجودی سوپاپ موتور 3516 و 3508 کاترپیلار برند FP-DIESEL با کد فنی 1047184 با کارشناسان فروش تماس بگیرید.
