توضیحات

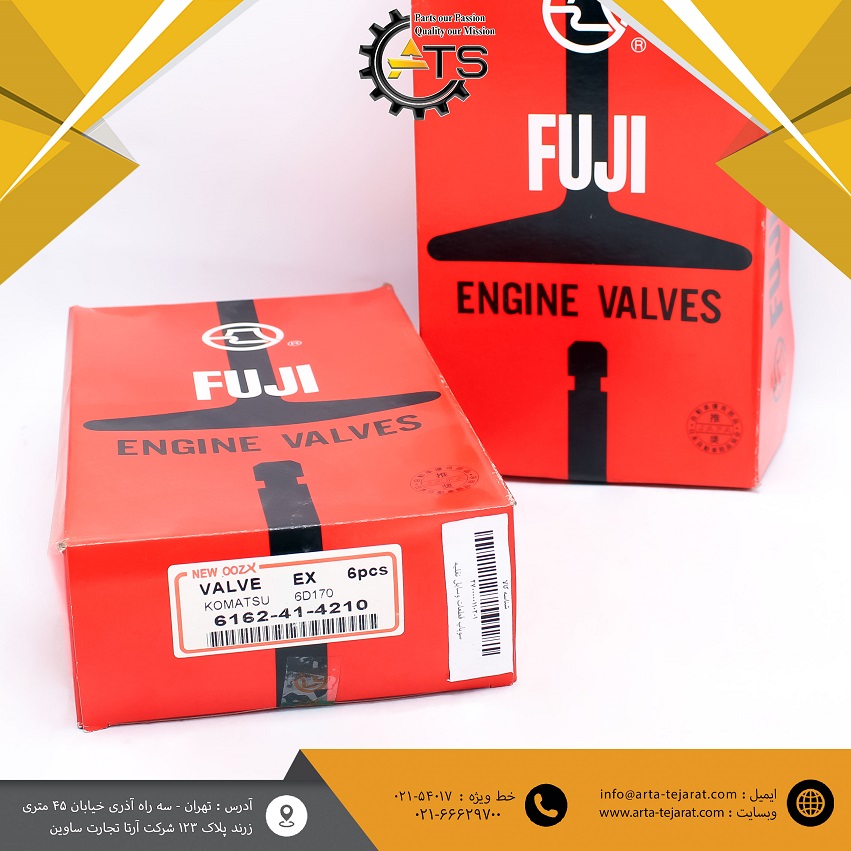

سوپاپ دود لودر WA600 کوماتسو برند FUJI ژاپن با کد فنی 6162-41-4210 یکی از قطعات مهم مجموعه سرسیلندر و سیستم خروج گازهای موتور دیزل کوماتسو است. این قطعه در موتورهای خانواده 6D170 مورد استفاده قرار میگیرد و وظیفه اصلی آن کنترل خروج گازهای حاصل از احتراق از داخل سیلندر است.
سوپاپ دود با عملکرد هماهنگ با میلسوپاپ و مکانیزم تایمینگ موتور، در زمان مناسب باز شده و گازهای احتراق را از سیلندر خارج میکند. آببندی صحیح سوپاپ پس از بسته شدن نیز برای حفظ کمپرس و عملکرد مناسب موتور اهمیت زیادی دارد.
مشخصات محصول
- نام محصول: سوپاپ دود موتور
- نام انگلیسی: Exhaust Valve
- برند قطعه: FUJI ژاپن
- برند ماشین: کوماتسو (Komatsu)
- دستگاه: لودر چرخدار WA600
- خانواده موتور: 6D170 / S6D170
- کد فنی: 6162-41-4210
- محل نصب: سرسیلندر
- سیستم: مکانیزم سوپاپ و اگزوز
کاربرد سوپاپ دود WA600
سوپاپ دود وظیفه تخلیه گازهای حاصل از احتراق را در مرحله اگزوز بر عهده دارد. این سوپاپ پس از پایان فرآیند احتراق در زمان مشخص باز میشود و با خروج گازها، سیلندر را برای سیکل بعدی آماده میکند.
در موتورهای سنگین خانواده 6D170 که در ماشینآلاتی مانند لودر WA600 استفاده شدهاند، عملکرد صحیح سوپاپ دود برای حفظ راندمان موتور و عملکرد مناسب مجموعه سرسیلندر اهمیت زیادی دارد.
وظیفه سوپاپ دود
مهمترین وظایف این قطعه عبارتاند از:
- تخلیه گازهای حاصل از احتراق
- ایجاد آببندی مناسب محفظه احتراق
- هماهنگی با میلسوپاپ و تایمینگ موتور
- کمک به حفظ کمپرس سیلندر
- تحمل دمای بالای گازهای خروجی
- همکاری با گاید و سیت سوپاپ
موتور و دستگاه سازگار
کد 6162-41-4210 در برخی منابع قطعات بهعنوان سوپاپ دود موتور 6D170 معرفی شده است. همچنین کدهای نزدیک و مرتبط خانواده 6D170 مانند 6162-43-4210 نیز در کاتالوگهای قطعات بهعنوان سوپاپ دود ثبت شدهاند.
لودر WA600 از جمله ماشینآلاتی است که در برخی نسخهها با موتورهای خانواده 6D170 عرضه شده است. در منابع فنی، برای موتور 6D170 سوپاپ دود با ابعاد تقریبی قطر سر 56 میلیمتر، قطر ساق 12 میلیمتر و طول 196.5 میلیمتر گزارش شده است.
توجه: مدل و شمارهسریال دقیق WA600 و موتور قبل از خرید بررسی شود، زیرا در نسخههای مختلف 6D170 و نسلهای مختلف WA600 ممکن است شماره فنی سوپاپ تغییر کند.
مشخصات فنی سوپاپ دود
بر اساس منابع قطعات موتور 6D170، مشخصات تقریبی این خانواده سوپاپ عبارت است از:
- قطر سر سوپاپ: حدود 56 میلیمتر
- قطر ساق: حدود 12 میلیمتر
- طول کلی: حدود 196.5 میلیمتر
- نوع: Exhaust / سوپاپ دود
- موتور: 6D170 / S6D170
این ابعاد برای تطبیق اولیه مناسب هستند و برای سفارش قطعه، کد فنی و مدل دقیق موتور اولویت دارد.
اهمیت کیفیت سوپاپ دود
سوپاپ دود در معرض حرارت و فشار بالای گازهای احتراق قرار دارد. دقت ساخت سر سوپاپ، ساق، محل نشیمن و کیفیت سطح قطعه در عملکرد صحیح مجموعه سوپاپ اهمیت زیادی دارد.
استفاده از سوپاپ مناسب میتواند به آببندی بهتر محفظه احتراق، حفظ کمپرس سیلندر و عملکرد منظم موتور کمک کند.
نکات مهم هنگام خرید
هنگام خرید سوپاپ دود لودر WA600، علاوه بر کد فنی 6162-41-4210، مدل دقیق موتور و شمارهسریال دستگاه بررسی شود.
همچنین هنگام تعمیر سرسیلندر بهتر است وضعیت گاید سوپاپ، سیت سوپاپ، فنر و کاسهنمد سوپاپ نیز بررسی شود؛ زیرا خرابی هرکدام از این قطعات میتواند بر عملکرد سوپاپ تأثیر بگذارد.
نکته درباره کد فنی: در منابع مختلف، کد 6162-43-4210 نیز برای سوپاپ دود موتور 6D170 ثبت شده است و در برخی کاتالوگها کدهای 6164-41-4210 و 6164-41-4211 برای نسخههای دیگر خانواده 170 دیده میشوند. بنابراین این کدها نباید بدون تطبیق مدل و شمارهسریال، بهعنوان جایگزین قطعی یکدیگر در نظر گرفته شوند.
