توضیحات

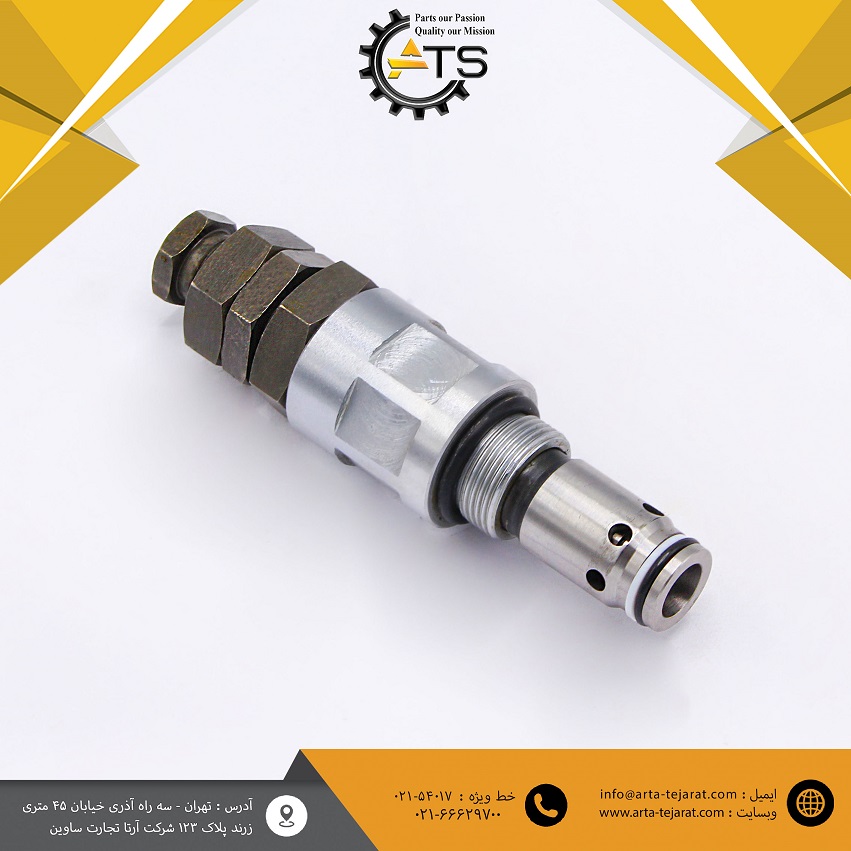

رلیف والف PC200-5 و PC220-5 کوماتسو برند ATS با کد فنی 702-75-01200 یکی از قطعات مهم در مدار هیدرولیک سیستم گردان بیل مکانیکی است. این قطعه با عنوان Swing Motor Relief Valve یا Rotary Relief Valve شناخته می‌شود و وظیفه کنترل و محدود کردن فشار روغن در مدار موتور گردان را بر عهده دارد. منابع قطعات، کد 702-75-01200 را برای مدل‌های PC200-5 و PC220-5 نیز ثبت کرده‌اند.
مشخصات محصول
- نام محصول: رلیف والف گردان PC200-5 و PC220-5
- نام فنی: Swing Motor Relief Valve / Rotary Relief Valve
- برند: ATS
- کد فنی: 702-75-01200
- برند ماشین‌آلات: کوماتسو
- دستگاه‌های سازگار: PC200-5، PC220-5 و برخی مدل‌های مرتبط
- محل استفاده: مدار هیدرولیک موتور گردان (Swing Motor)
کد 702-75-01200 در منابع قطعات کوماتسو به‌عنوان Rotary Overflow Valve نیز معرفی شده و در منابع تخصصی قطعات هیدرولیک به‌عنوان Swing Motor Relief Valve برای PC200-5 و PC220-5 ثبت شده است.
کاربرد رلیف والف گردان
رلیف والف 702-75-01200 در مدار موتور گردان بیل مکانیکی وظیفه کنترل فشار روغن هیدرولیک را بر عهده دارد. هنگام افزایش فشار در مدار گردان، این شیر با عملکرد مناسب خود به محدود شدن فشار و محافظت از اجزای مدار کمک می‌کند.
عملکرد صحیح این قطعه برای کارکرد مناسب موتور گردان و جلوگیری از وارد شدن فشار بیش از حد به مدار هیدرولیک اهمیت دارد.
وظیفه رلیف والف 702-75-01200
این رلیف والف با کنترل فشار مدار Swing Motor به موارد زیر کمک می‌کند:
- کنترل فشار روغن در مدار موتور گردان
- محافظت از موتور گردان و اجزای هیدرولیکی
- جلوگیری از افزایش بیش از حد فشار
- کاهش احتمال آسیب به پمپ، شیلنگ‌ها و اتصالات
- حفظ عملکرد مناسب سیستم گردان بیل مکانیکی
- کمک به عملکرد پایدار مدار هیدرولیک
دستگاه‌های سازگار
کد فنی 702-75-01200 در منابع قطعات برای طیف مختلفی از بیل‌های کوماتسو گزارش شده است که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
- Komatsu PC200-5
- Komatsu PC220-5
- Komatsu PC200-6
- Komatsu PC220-6
با توجه به تفاوت شماره سریال و مشخصات برخی نسخه‌های دستگاه، هنگام سفارش قطعه بهتر است کد فنی قطعه قبلی و شماره سریال دستگاه نیز بررسی شود.
علائم خرابی رلیف والف موتور گردان
خرابی یا عملکرد نامناسب رلیف والف موتور گردان می‌تواند باعث بروز مشکلاتی در سیستم هیدرولیک و عملکرد قسمت گردان دستگاه شود. برخی علائم احتمالی عبارت‌اند از:
- کاهش قدرت موتور گردان
- عملکرد نامنظم سیستم Swing
- نوسان یا غیرعادی شدن فشار هیدرولیک
- افزایش دمای روغن هیدرولیک
- ایجاد صدای غیرعادی در مدار
- کاهش راندمان سیستم گردان
- عملکرد نامناسب هنگام چرخش دستگاه
اهمیت کیفیت قطعه
رلیف والف یکی از اجزای حساس مدار هیدرولیک است و کیفیت ساخت آن مستقیماً بر کنترل فشار و عملکرد صحیح سیستم تأثیر می‌گذارد. استفاده از رلیف والف ATS با ابعاد و مشخصات مناسب می‌تواند به عملکرد پایدار مدار و کاهش احتمال نشتی یا اختلال در سیستم هیدرولیک کمک کند.
نکات مهم هنگام خرید
هنگام خرید رلیف والف PC200-5 و PC220-5 کوماتسو برند ATS، حتماً کد فنی 702-75-01200 را با قطعه قبلی تطبیق دهید. توجه داشته باشید که کد 702-75-01201 نیز در برخی منابع به‌عنوان شماره مرتبط این مجموعه معرفی شده است؛ بنابراین تطبیق دقیق شماره قطعه، مدل دستگاه و شماره سریال پیش از نصب اهمیت دارد.
