توضیحات

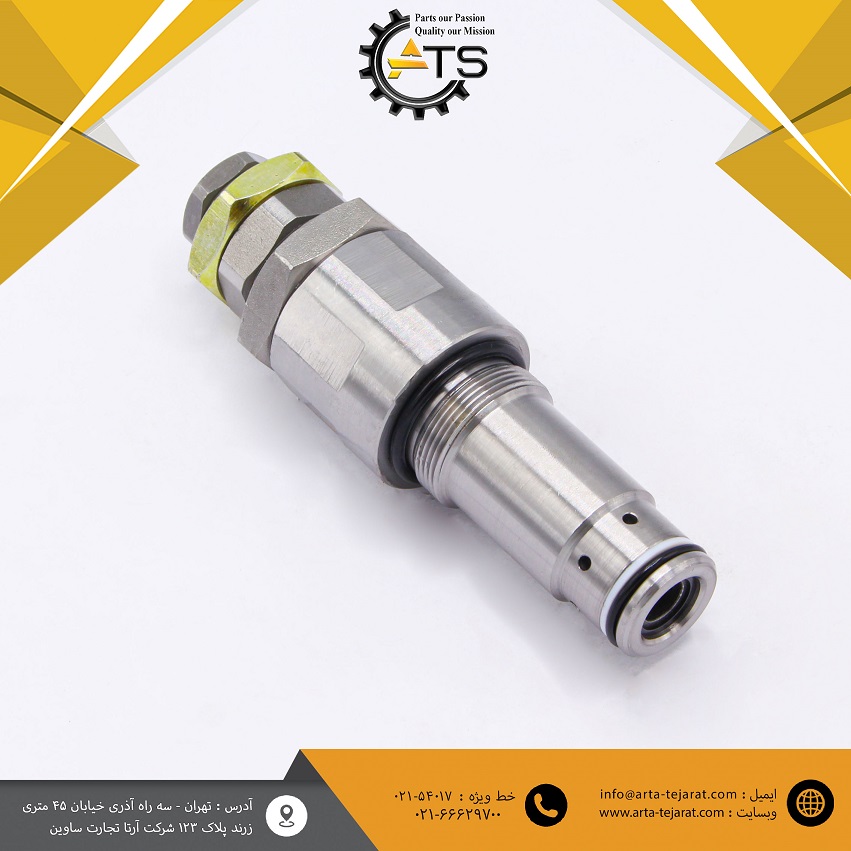

رلیف والف سلکتور بیل مکانیکی کوماتسو PC200 و PC220 برند ATS با کد فنی 709-70-51401 یکی از قطعات مهم سیستم هیدرولیک دستگاه است که در مجموعه شیر کنترل هیدرولیک مورد استفاده قرار می‌گیرد. این قطعه وظیفه کنترل فشار روغن هیدرولیک و جلوگیری از افزایش بیش از حد فشار در مدار را بر عهده دارد.
کد 709-70-51401 در منابع قطعات با عنوان VALVE ASS’Y, RELIEF و Main Relief Valve معرفی شده و کاربرد آن برای مدل‌های PC200-5 و PC220-5 به‌طور مشخص گزارش شده است.
مشخصات محصول
- نام قطعه: رلیف والف سلکتور
- نام فنی: Relief Valve Assembly / Main Relief Valve
- برند قطعه: ATS
- کد فنی: 709-70-51401
- برند دستگاه: کوماتسو
- نوع دستگاه: بیل مکانیکی زنجیری
- مدل‌های اصلی: PC200 و PC220
- کاربرد مشخص: PC200-5 و PC220-5
- محل استفاده: مجموعه کنترل هیدرولیک / Main Control Valve
- نوع قطعه: شیر کنترل فشار هیدرولیک
- وضعیت: قطعه جایگزین / Aftermarket
کاربرد رلیف والف 709-70-51401
رلیف والف 709-70-51401 در مدار هیدرولیک بیل مکانیکی قرار گرفته و با کنترل فشار روغن، از افزایش بیش از حد فشار در سیستم جلوگیری می‌کند. این قطعه در مجموعه شیر کنترل هیدرولیک دستگاه قرار داشته و عملکرد صحیح آن برای حفظ فشار مناسب و عملکرد پایدار سیستم هیدرولیک اهمیت دارد.
در منابع تخصصی، 709-70-51401 به‌عنوان Main Relief Valve برای PC200-5 و PC220-5 معرفی شده است.
وظیفه رلیف والف سلکتور
رلیف والف در سیستم هیدرولیک وظایف مهمی دارد، از جمله:
- کنترل و محدود کردن فشار روغن هیدرولیک
- جلوگیری از افزایش بیش از حد فشار در مدار
- کمک به محافظت از پمپ هیدرولیک
- محافظت از اجزای شیر کنترل و عملگرهای هیدرولیکی
- کمک به عملکرد صحیح سیستم هیدرولیک
- کاهش احتمال آسیب به قطعات در اثر فشار غیرمجاز
دستگاه‌های مورد استفاده
کد 709-70-51401 برای مدل‌های زیر گزارش شده است:
- بیل مکانیکی کوماتسو PC200-5
- بیل مکانیکی کوماتسو PC200LC-5
- بیل مکانیکی کوماتسو PC220-5
- بیل مکانیکی کوماتسو PC220LC-5
- PC210-5K
- PC240-5K
برخی منابع شماره سریال‌های مشخصی مانند PC200-5 از S/N 45001-UP و PC220-5 از S/N 35001-UP را برای این قطعه ذکر کرده‌اند؛ بنابراین تطبیق شماره سریال دستگاه هنگام سفارش توصیه می‌شود.
اهمیت کیفیت رلیف والف
رلیف والف یکی از قطعات حساس سیستم هیدرولیک بیل مکانیکی است. عملکرد نامناسب این شیر می‌تواند باعث تغییر فشار مدار، کاهش عملکرد هیدرولیک و ایجاد فشار غیرطبیعی در سیستم شود.
رلیف والف سلکتور PC200 و PC220 برند ATS با کد فنی 709-70-51401 برای جایگزینی قطعه فرسوده یا معیوب در مجموعه هیدرولیک دستگاه‌های سازگار مورد استفاده قرار می‌گیرد.
نکات مهم هنگام خرید
- کد فنی 709-70-51401 را با کد روی قطعه قبلی تطبیق دهید.
- مدل و شماره سریال دستگاه را بررسی کنید.
- شکل ظاهری، ابعاد و محل نصب قطعه با نمونه قبلی مطابقت داده شود.
- این کد را با رلیف‌والف‌های مشابه مانند 709-70-51200 یا 709-70-55200 اشتباه نگیرید؛ این قطعات کاربردهای متفاوتی دارند.
- پس از نصب، فشار سیستم هیدرولیک مطابق مشخصات فنی دستگاه بررسی و تنظیم شود.
