توضیحات

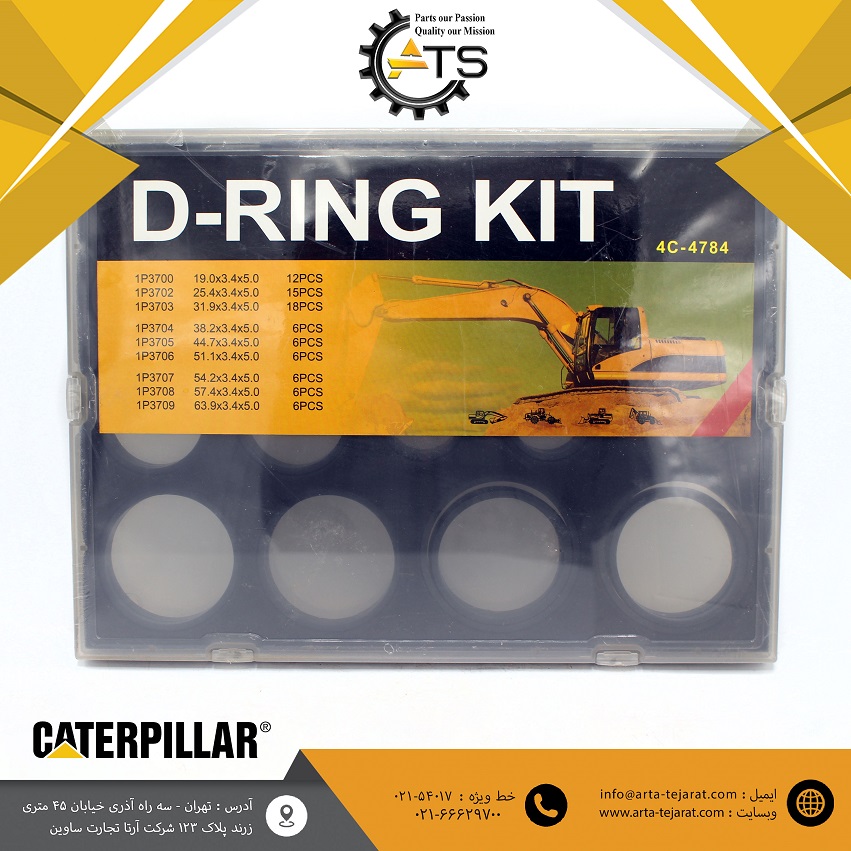

جعبه دیرینگ کاترپیلار با کد فنی 4C-4784، مجموعهای از D-Ringهای پرکاربرد برای سیستمهای هیدرولیک و اتصالات فلنجی ماشینآلات کاترپیلار است. این کیت برای استفاده در اتصالات فلنجی Caterpillar XT-5 و XT-6 طراحی شده و مجموعهای از سایزهای مختلف دیرینگ را در یک جعبه کاربردی در اختیار تعمیرکار قرار میدهد.
مشخصات محصول
- نام محصول: جعبه دیرینگ / D-Ring Kit
- برند: Caterpillar
- کد فنی: 4C-4784
- نوع: D-Ring Seal Kit
- تعداد: 81 عدد
- تعداد سایز: 9 سایز
- کاربرد: اتصالات فلنجی هیدرولیک
- کاربرد اصلی: سیستمهای دارای اتصالات XT-5 و XT-6
- نوع آببندی: D-Ring
- جنس رایج کیت: NBR / نیتریل
کاربرد جعبه D-RING کاترپیلار 4C-4784
دیرینگها برای ایجاد آببندی در اتصالات هیدرولیکی و فلنجی ماشینآلات سنگین مورد استفاده قرار میگیرند. استفاده از کیت چندسایزه باعث میشود تعمیرکار برای تعویض یک دیرینگ، نیازی به تهیه جداگانه هر سایز نداشته باشد.
کد 4C-4784 بهعنوان کیت D-Ring کاترپیلار برای XT-5 و XT-6 Flange Connections شناخته میشود. این اتصالات در سیستمهای هیدرولیک ماشینآلات سنگین کاربرد دارند.
محتویات جعبه
کیت 4C-4784 در منابع مختلف با 9 سایز دیرینگ معرفی شده است. سایزهای رایج آن شامل موارد زیر هستند:
- 1P-3700
- 1P-3702
- 1P-3703
- 1P-3704
- 1P-3705
- 1P-3706
- 1P-3707
- 1P-3708
- 1P-3709
در مشخصات رایج بازار، این سایزها مجموعاً 80 عدد هستند؛ با این حال، برخی کاتالوگها و بستهبندیها تعداد 81 عدد را برای کیت 4C-4784 ذکر کردهاند. بنابراین تعداد درجشده در این محصول مطابق کالای مورد عرضه شما، 81 عدد در نظر گرفته شده است.
سایزهای دیرینگ
سایزهای رایج گزارششده برای این کیت عبارتاند از:
- 1P-3700 — حدود 19.0 × 3.4 × 5.0 میلیمتر – 12 عدد
- 1P-3702 — حدود 25.4 × 3.4 × 5.0 میلیمتر – 15 عدد
- 1P-3703 — حدود 31.9 × 3.4 × 5.0 میلیمتر – 18 عدد
- 1P-3704 — حدود 38.2 × 3.4 × 5.0 میلیمتر – 6 عدد
- 1P-3705 — حدود 44.7 × 3.4 × 5.0 میلیمتر – 6 عدد
- 1P-3706 — حدود 51.1 × 3.4 × 5.0 میلیمتر – 6 عدد
- 1P-3707 — حدود 54.2 × 3.4 × 5.0 میلیمتر – 6 عدد
- 1P-3708 — حدود 57.4 × 3.4 × 5.0 میلیمتر – 6 عدد
- 1P-3709 — حدود 63.9 × 3.4 × 5.0 میلیمتر – 6 عدد
جنس و ویژگی دیرینگها
کیتهای رایج 4C-4784 در بازار با NBR نیتریل و سختی حدود 90 Shore عرضه میشوند. NBR به دلیل مقاومت مناسب در برابر روغن و سیالات هیدرولیک، یکی از مواد متداول برای آببندی تجهیزات و ماشینآلات سنگین است.
مزایای جعبه دیرینگ کاترپیلار
- شامل چند سایز پرکاربرد در یک مجموعه
- مناسب برای تعمیرات سیستمهای هیدرولیک
- قابل استفاده در اتصالات فلنجی XT-5 و XT-6
- سهولت انتخاب سایز مناسب هنگام تعمیر
- کاهش نیاز به خرید جداگانه دیرینگها
- دارای جعبه برای نگهداری و تفکیک سایزها
نکات مهم هنگام استفاده
هنگام تعویض دیرینگ، سایز و پروفیل قطعه باید با محل نصب کاملاً مطابقت داشته باشد. همچنین محل نشیمن باید تمیز و بدون آسیب باشد تا آببندی بهدرستی انجام شود.
از نصب دیرینگ آسیبدیده، لهشده یا دارای ترک خودداری کنید. همچنین برای اطمینان از سازگاری، کد فنی 4C-4784 و شماره قطعه دیرینگ مورد نیاز را با کاتالوگ دستگاه یا قطعه قبلی تطبیق دهید.
