توضیحات

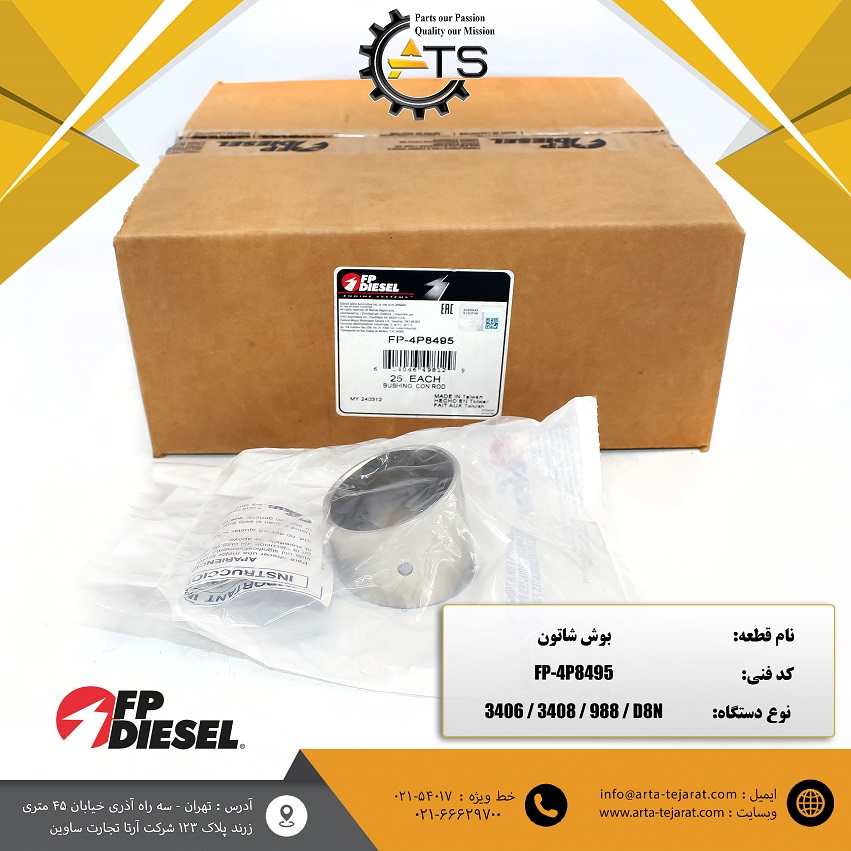

بوش شاتون برند FP-DIESEL با کد فنی FP-4P8495، یکی از قطعات مهم مجموعه شاتون موتورهای کاترپیلار 3406 و 3408 است. این قطعه در قسمت اتصال شاتون به پین پیستون قرار میگیرد و وظیفه آن ایجاد سطح مناسب برای حرکت پین پیستون و کاهش اصطکاک و سایش در محل اتصال شاتون و پیستون است.
کد اصلی کاترپیلار این قطعه 4P-8495 است. کاتالوگ رسمی Cat آن را با عنوان Connecting Rod Bushing معرفی کرده و قطر خارجی آن را حدود 55.51 میلیمتر اعلام میکند. همچنین این قطعه برای موتورهای 3406 و 3408 و مدلهای مختلف تجهیزات مجهز به این موتورها فهرست شده است.
مشخصات فنی
- نام قطعه: بوش شاتون
- نام انگلیسی: Connecting Rod Bushing
- برند: FP-DIESEL
- کد فنی برند: FP-4P8495
- کد اصلی کاترپیلار: 4P-8495
- نوع موتور: Caterpillar 3406 / 3408
- قطر خارجی: حدود 55.51 میلیمتر
- جنس: Steel Backed Bronze Bearing
- نوع بوش: بوش شاتون / بوش محل پین پیستون
- محل نصب: قسمت کوچک شاتون و محل اتصال پین پیستون
نوع دستگاه
بوش شاتون FP-4P8495 در موتورهای 3406 و 3408 کاترپیلار کاربرد دارد و به همین دلیل میتواند در طیف متنوعی از ماشینآلات مجهز به این موتورها مورد استفاده قرار گیرد.
بر اساس فهرست رسمی Caterpillar، کاربرد این کد در مدلهایی مانند موارد زیر ثبت شده است:
- لودر: 980C، 980F، 980G، 988B، 988F، 990، 992C و 992D
- بلدوزر: D8N، D8R، D9L، D9N، D10N و D10R
- دامپتراک و کامیون معدنی: 773، 775 و 771
- موتورهای صنعتی: 3406، 3406B، 3406C، 3408B، 3408C و 3408
- موتورهای دریایی: 3406B، 3406C، 3408B و 3408
- موتورهای ژنراتوری: G3406، G3408 و مدلهای مرتبط
فهرست رسمی Caterpillar مدلهای سازگار متعددی را برای 4P-8495 ارائه میکند.
کاربرد بوش شاتون
بوش شاتون در قسمت کوچک شاتون قرار گرفته و نقش مهمی در اتصال شاتون به پین پیستون دارد. وظایف اصلی آن عبارتاند از:
- ایجاد سطح مناسب برای حرکت پین پیستون
- کاهش اصطکاک بین شاتون و پین پیستون
- کمک به روانکاری محل اتصال
- کاهش سایش شاتون و پین
- حفظ لقی مناسب محل بوش
- انتقال مناسب نیروهای ناشی از حرکت رفت و برگشتی پیستون
علائم خرابی بوش شاتون
فرسودگی بوش شاتون میتواند باعث ایجاد مشکلات مختلفی در موتور شود، از جمله:
- ایجاد لقی بین پین پیستون و شاتون
- صدای ضربه از قسمت بالایی موتور
- افزایش سایش پین پیستون
- ایجاد خط و خش روی سطح پین
- کاهش کیفیت حرکت پیستون
- ایجاد لقی غیرمجاز در محل اتصال شاتون
- آسیب به شاتون و پین پیستون در صورت ادامه کار
نکته مهم هنگام نصب
قبل از نصب بوش جدید باید وضعیت پین پیستون، محل نشیمن بوش در شاتون و میزان لقی بررسی شود. پس از نصب نیز در صورت نیاز باید بوش به اندازه مناسب ماشینکاری و هونینگ شود تا لقی نهایی مطابق مشخصات موتور باشد.
همچنین صرفاً تطبیق مدل موتور کافی نیست؛ به دلیل وجود نسخهها و تغییرات مختلف موتورهای 3406 و 3408، بهتر است شماره سریال موتور و مشخصات شاتون نیز هنگام خرید بررسی شود.
خرید بوش شاتون 3406 و 3408
برای خرید بوش شاتون موتورهای کاترپیلار 3406 و 3408 برند FP-DIESEL با کد فنی FP-4P8495، مشخصات قطعه را با موتور و شماره سریال دستگاه مطابقت دهید تا از انتخاب صحیح بوش اطمینان حاصل شود.
