توضیحات

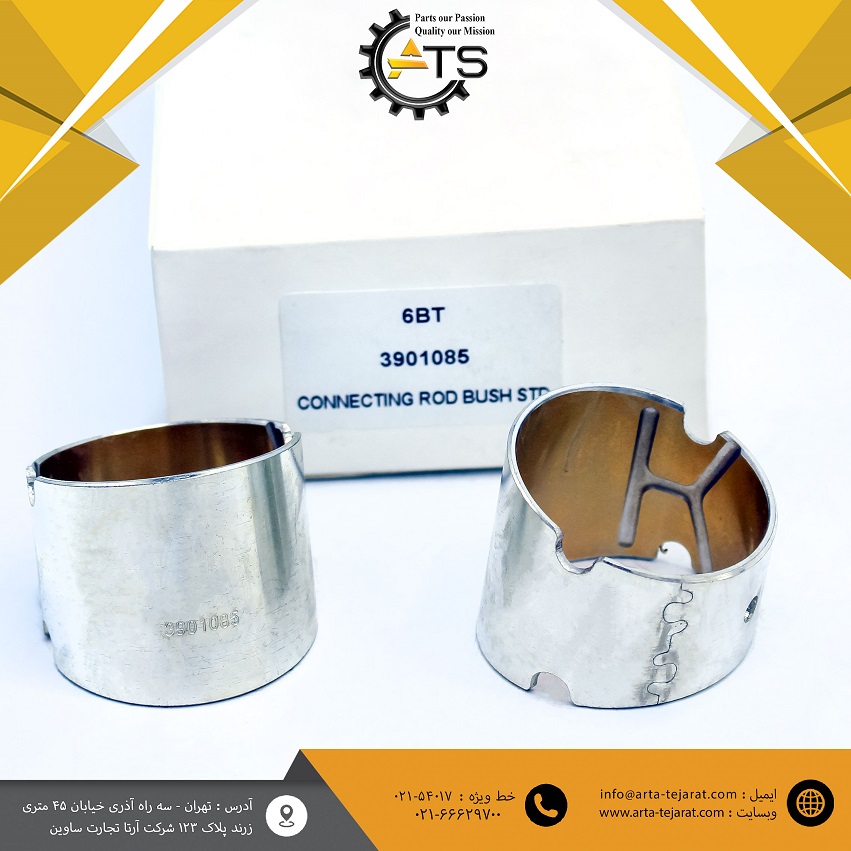

بوش شاتون یکی از قطعات مهم مجموعه شاتون موتور است که در محل اتصال شاتون به پین پیستون قرار میگیرد و با ایجاد سطح تماس مناسب، به حرکت روان مجموعه پیستون و شاتون کمک میکند. بوش شاتون برند DAIDO با کد فنی 3901085 برای موتورهای دیزلی 6BT و 6D102 مورد استفاده قرار میگیرد.
این قطعه برای تعمیرات موتور و تعویض بوش فرسوده شاتون کاربرد دارد و در موتورهای ۶ سیلندر، تعداد موردنیاز آن معمولاً ۶ عدد است. منابع قطعات نیز 3901085 را بهعنوان Connecting Rod Bushing برای 6BT و 6D102 معرفی کردهاند.
مشخصات محصول
- نام قطعه: بوش شاتون
- نام انگلیسی: Connecting Rod Bushing
- موتور: 6BT / 6D102
- برند: DAIDO
- کد فنی: 3901085
- تعداد موردنیاز موتور: ۶ عدد
- محل استفاده: سر کوچک شاتون / محل اتصال پین پیستون
- نوع قطعه: بوش پین پیستون
- کاربرد: تعمیر و بازسازی مجموعه شاتون موتور
کد 3901085 در منابع قطعات موتور بهعنوان Connecting Rod Bushing ثبت شده و در کنار کدهای جایگزین یا مرتبط مانند 3941476 و 4891178 نیز برای خانواده 6BT مشاهده میشود.
کاربرد بوش شاتون 3901085
بوش شاتون در قسمت بالایی شاتون و محل اتصال آن به پین پیستون نصب میشود. این قطعه باعث ایجاد سطح تماس مناسب بین شاتون و پین پیستون شده و به حرکت رفتوبرگشتی روان مجموعه کمک میکند.
در موتورهای 6BT و 6D102 که در ماشینآلات و تجهیزات مختلف مورد استفاده قرار میگیرند، بوش شاتون تحت بار و حرکت مداوم قرار دارد؛ بنابراین کیفیت و لقی صحیح این قطعه در عملکرد مجموعه پیستون و شاتون اهمیت دارد.
وظیفه بوش شاتون
بوش شاتون DAIDO با کد فنی 3901085 وظایف مهمی در مجموعه موتور دارد، از جمله:
- ایجاد سطح مناسب برای حرکت پین پیستون
- کاهش اصطکاک بین شاتون و پین پیستون
- کمک به حرکت روان مجموعه شاتون
- کاهش سایش محل اتصال شاتون و پین
- حفظ لقی مناسب بین بوش و پین پیستون
- کمک به عملکرد صحیح مجموعه پیستون و شاتون
در صورت افزایش بیش از حد لقی بین بوش و پین، سایش قطعات افزایش پیدا کرده و ممکن است صدای غیرعادی از مجموعه موتور ایجاد شود.
موتورهای مورد استفاده
کد فنی 3901085 برای بوش شاتون موتورهای زیر گزارش شده است:
- موتور 6BT
- موتور 6D102
- موتورهای خانواده 6BT / 6D102
منابع قطعات، 3901085 را بهطور مشخص بهعنوان Connecting Rod Bushing برای 6BT و 6D102 معرفی کردهاند.
در مورد دستگاهی که موتور 6D102 روی آن نصب شده است، تطبیق نهایی بهتر است بر اساس مدل دستگاه، مدل دقیق موتور و شماره سریال انجام شود.
تعداد بوش شاتون
موتورهای 6BT و 6D102 شش سیلندر هستند و در منابع فنی برای کد 3901085 تعداد ۶ عدد بوش شاتون برای موتور گزارش شده است. بنابراین در صورت عرضه بهصورت کامل، یک مجموعه موتور به ۶ عدد از این بوش نیاز دارد.
هنگام تعمیر اساسی موتور، پس از نصب بوش باید میزان لقی بین بوش و پین پیستون با ابزار اندازهگیری مناسب بررسی شود.
علائم خرابی بوش شاتون
فرسودگی یا افزایش لقی بوش شاتون میتواند با نشانههایی مانند موارد زیر همراه باشد:
- ایجاد صدای غیرعادی در موتور
- افزایش لقی پین پیستون
- سایش غیرطبیعی پین پیستون
- ایجاد لقی در محل اتصال شاتون
- مشاهده آثار خوردگی یا سایش روی سطح بوش
- نیاز به تعمیر یا بازسازی مجموعه شاتون
البته تشخیص قطعی خرابی باید با اندازهگیری دقیق بوش، پین پیستون و محل نصب آن انجام شود.
ویژگیهای بوش شاتون DAIDO
بوش شاتون DAIDO با کد فنی 3901085 برای استفاده در تعمیرات موتورهای دیزلی 6BT و 6D102 عرضه میشود.
در زمان نصب، وضعیت پین پیستون، محل نشیمن بوش در شاتون و لقی نهایی باید بررسی شود. در صورت نیاز به ماشینکاری بوش پس از نصب، قطر نهایی باید مطابق مشخصات فنی موتور تنظیم شود.
نکته مهم هنگام خرید
توجه داشته باشید که بوش شاتون با یاتاقان شاتون تفاوت دارد. بوش 3901085 در محل اتصال شاتون به پین پیستون قرار میگیرد، در حالی که یاتاقان شاتون در محل اتصال شاتون به میللنگ استفاده میشود.
پیش از خرید، کد فنی 3901085، مدل موتور و شماره سریال دستگاه را بررسی کنید تا از تطابق قطعه با موتور اطمینان حاصل شود.
