توضیحات

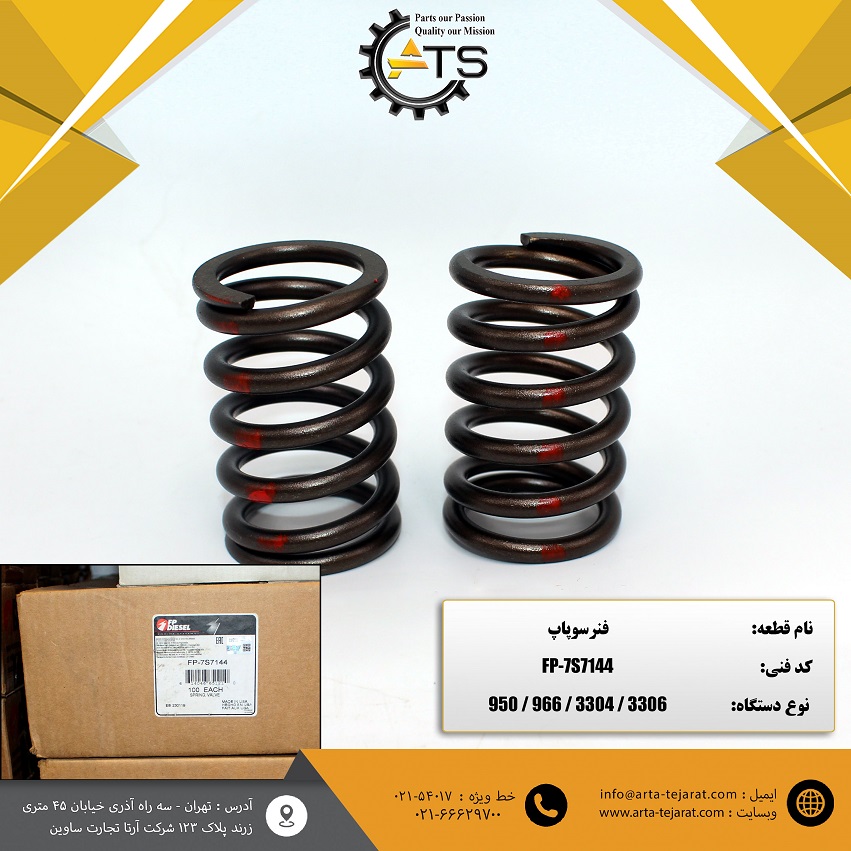

فنر سوپاپ برند FP-DIESEL با کد فنی FP-7S7144، جایگزین کد اصلی کاترپیلار 7S-7144 است و در مجموعه سرسیلندر موتورهای کاترپیلار مورد استفاده قرار می‌گیرد.
این قطعه وظیفه تأمین نیروی لازم برای بسته نگه‌داشتن سوپاپ و بازگرداندن آن پس از عملکرد میل‌سوپاپ را بر عهده دارد. فنر سوپاپ سالم برای حفظ تایمینگ صحیح موتور، آب‌بندی مناسب محفظه احتراق و عملکرد صحیح سیستم سوپاپ ضروری است.
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| برند | FP-DIESEL |
| نام قطعه | فنر سوپاپ |
| کد فنی | FP-7S7144 |
| کد OEM کاترپیلار | 7S-7144 |
| نوع | فنر فشاری سوپاپ |
| ساختار | تک‌فنر استوانه‌ای |
| جنس | Chrome Vanadium |
| قطر خارجی | حدود 1.380 اینچ |
| طول آزاد | حدود 52.07 میلی‌متر |
| حداکثر طول فشرده | حدود 30.51 میلی‌متر |
| کاربرد اصلی | مجموعه سرسیلندر موتور |
مشخصات کد اصلی 7S-7144 در کاتالوگ کاترپیلار به‌عنوان Valve Compression Spring ثبت شده و برای موتورهای 3304 و 3306 و تجهیزات مختلف این موتورها ارائه شده است. مشخصات فنر FP-DIESEL نیز قطر خارجی 1.380 اینچ و ساختار Single Spring را نشان می‌دهد.
دستگاه‌های کاترپیلار
این فنر برای موتورهای کاترپیلار 3304 و 3306 کاربرد دارد و در لودرهای زیر در فهرست سازگاری کاترپیلار دیده می‌شود:
- لودر 950
- لودر 950B
- لودر 950E
- لودر 966C
- لودر 966D
- لودر 966E
- لودر 966F
- لودر 966F II
- لودر 966G
- لودر 966R
همچنین کد 7S-7144 در تجهیزات دیگری مانند بلدوزرها، گریدرها، اسکریپرها و برخی موتورهای صنعتی کاترپیلار نیز استفاده شده است.
کاربرد فنر سوپاپ FP-7S7144
فنر سوپاپ در قسمت سرسیلندر قرار می‌گیرد و پس از باز شدن سوپاپ توسط مکانیزم سوپاپ، آن را به موقعیت بسته برمی‌گرداند. ضعیف شدن یا شکستگی فنر می‌تواند باعث اختلال در عملکرد سوپاپ، افت توان موتور و مشکلات مربوط به آب‌بندی سیلندر شود.
علائم احتمالی خرابی فنر سوپاپ:
- افت توان موتور
- بد کار کردن موتور
- ایجاد صدای غیرعادی در قسمت سرسیلندر
- کاهش تراکم یکی از سیلندرها
- اختلال در عملکرد سوپاپ
- شکستگی یا نشست بیش از حد فنر
- افت عملکرد موتور در دورهای بالاتر
نکته مهم هنگام تعویض
در زمان تعمیر سرسیلندر بهتر است وضعیت فنرها، ارتفاع فنر، میزان نشست، شکستگی و سلامت متعلقات سوپاپ نیز بررسی شود. همچنین به دلیل تفاوت احتمالی پیکربندی موتور بر اساس شماره سریال، پیش از سفارش نهایی بهتر است کد 7S-7144، مدل موتور و شماره سریال دستگاه با قطعه موجود تطبیق داده شود. کاترپیلار نیز تأکید می‌کند که تغییرات انجام‌شده روی تجهیزات می‌تواند بر سازگاری قطعه تأثیر بگذارد.
